dây chuyền nghiền bột đá vôi

1. Tổng quan về dây chuyền nghiền bột đá vôi

Bài viết này cung cấp thông tin chi tiết về dây chuyền nghiền bột đá vôi hiện đại, bao gồm quy trình công nghệ, thiết bị chính, ứng dụng thực tế và các yếu tố quan trọng để lựa chọn giải pháp tối ưu. Chúng tôi tập trung vào các dòng máy nghiền có hiệu suất cao, tiết kiệm năng lượng và thân thiện với môi trường, phù hợp cho các nhà máy sản xuất bột đá vôi (CaCO3) phục vụ ngành xây dựng, sản xuất sơn, giấy, nhựa và xử lý môi trường. Bài viết cũng đề cập đến các lưu ý khi vận hành, bảo trì và các câu hỏi thường gặp (FAQ) để doanh nghiệp có cái nhìn toàn diện trước khi đầu tư.

2. Vai trò của bột đá vôi và nhu cầu thị trường

Bột đá vôi (calcium carbonate – CaCO3) là một trong những nguyên liệu công nghiệp quan trọng nhất hiện nay. Với đặc tính trắng sáng, độ mịn cao, khả năng phân tán tốt và giá thành hợp lý, bột đá vôi được sử dụng rộng rãi trong:

• Ngành xây dựng: Sản xuất xi măng, bê tông, vữa xây dựng, gạch không nung.
• Ngành sơn: Là chất độn chính giúp tăng độ phủ, độ bền và giảm giá thành.
• Ngành giấy: Tăng độ trắng, độ mịn và cải thiện tính chất in ấn.
• Ngành nhựa: Tăng độ cứng, ổn định kích thước và giảm chi phí sản xuất.
• Ngành môi trường: Xử lý khí thải SO2 trong các nhà máy nhiệt điện, xử lý nước thải.

Nhu cầu về bột đá vôi chất lượng cao ngày càng tăng, đặc biệt ở các thị trường đang phát triển như Việt Nam. Điều này đòi hỏi các nhà máy cần đầu tư vào dây chuyền nghiền hiện đại, có công suất lớn, độ ổn định cao và chi phí vận hành thấp.

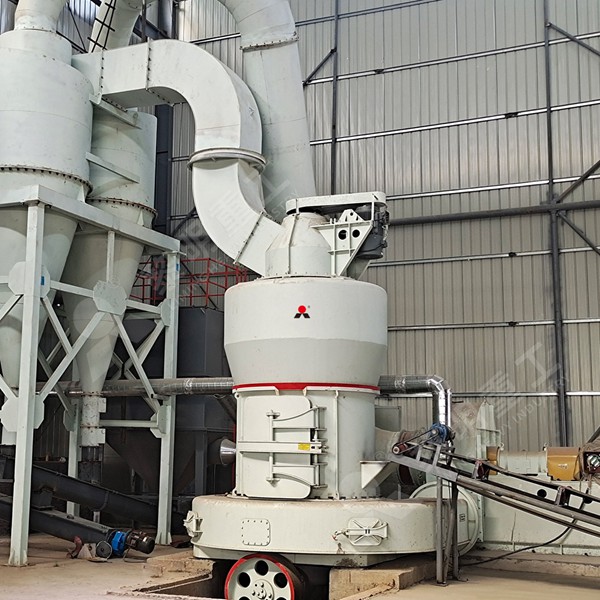

3. Tổng quan về dây chuyền nghiền bột đá vôi

Một dây chuyền nghiền bột đá vôi hoàn chỉnh thường bao gồm các thiết bị chính sau:

• Máy cấp liệu: Định lượng và cung cấp nguyên liệu vào máy nghiền (thường dùng máy cấp liệu rung hoặc băng tải).
• Máy nghiền sơ cấp: Đập đá vôi kích thước lớn (trên 500mm) xuống còn khoảng 30-50mm. Thường sử dụng máy kẹp hàm hoặc máy nghiền búa.
• Máy nghiền chính: Nghiền mịn vật liệu sau khi băng tải. Các dòng máy nghiền phổ biến bao gồm máy nghiền đứng LM, máy nghiền bột Raymond, máy nghiền bột kiểu châu Âu MTW hoặc máy nghiền siêu mịn MW.
• Hệ thống phân ly và thu hồi: Bao gồm máy phân ly (separator), cyclone, bộ lọc bụi túi (dust collector) và quạt hút.
• Hệ thống điều khiển: Tủ điện và các cảm biến để tự động hóa quá trình sản xuất.
• Hệ thống phụ trợ: Băng tải, gầu nâng, silo chứa liệu, v.v.

Thông thường, đá vôi khai thác được vận chuyển đến trạm nghiền, có thể được rửa sơ bộ và loại bỏ tạp chất. Sau đó, đá được đập nhỏ trong máy nghiền hàm hoặc máy nghiền búa. Vật liệu đã được đập nhỏ được chuyển bằng băng tải lên phễu chứa của máy nghiền chính. Tại đây, vật liệu được nghiền thành bột mịn với độ mịn theo yêu cầu của khách hàng.

4. Các loại máy nghiền chính cho đá vôi

Việc lựa chọn máy nghiền chính đóng vai trò then chốt trong hiệu quả toàn dây chuyền. Dưới đây là các phương án phổ biến:

4.1 Máy nghiền đứng LM – Công suất lớn, tiết kiệm năng lượng

Đối với các dây chuyền công nghiệp quy mô lớn đòi hỏi công suất từ 10-400 tấn/giờ, máy nghiền đứng LM là một lựa chọn vô cùng phù hợp. Máy tích hợp các chức năng: nghiền, sấy, phân ly và vận chuyển trong một thiết bị duy nhất, giúp giảm diện tích lắp đặt và tiêu thụ điện năng thấp hơn đáng kể so với hệ thống máy nghiền bi truyền thống. Hệ thống điều khiển tự động hóa cao giúp vận hành đơn giản và đạt độ ổn định sản phẩm.

4.2 Máy nghiền bột Raymond truyền thống

Đây là một thiết bị nghiền bột đá vôi quen thuộc với công suất vừa và nhỏ (1.2-4.5 tấn/giờ). Với nguyên lý làm việc đơn giản, chi phí đầu tư thấp, máy nghiền Raymond phù hợp cho các doanh nghiệp sản xuất vừa và nhỏ. Tuy nhiên, hiệu suất và độ mịn có phần thấp hơn so với các công nghệ mới.

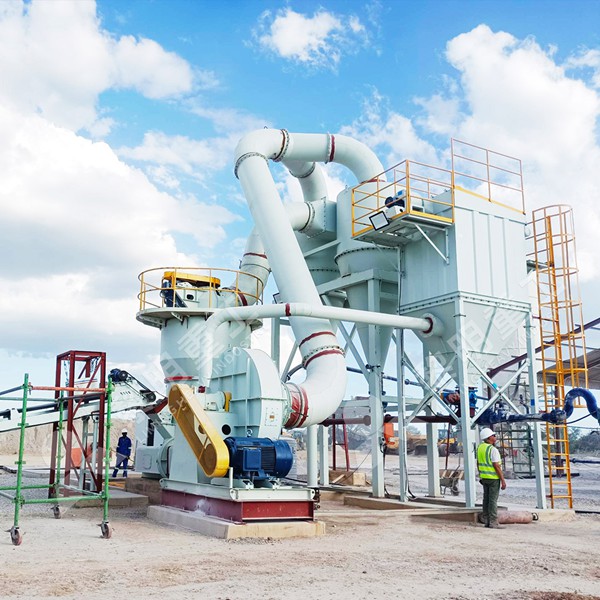

4.3 Máy nghiền bột kiểu châu Âu MTW

MTW là dòng máy nghiền bột cải tiến từ Raymond mill và pendulum mill, được đánh giá cao về hiệu suất và độ ổn định. Công suất đạt từ 3-55 tấn/giờ. MTW được tối ưu hóa để nghiền đá vôi thành bột mịn (từ 0.044mm đến 0.125mm), phục vụ cho các nhà máy khử lưu huỳnh trong nhiệt điện hoặc sản xuất bột nặng (GCC). Máy hoạt động theo chu trình kín với bộ lọc bụi xung áp, đáp ứng tiêu chuẩn môi trường nghiêm ngặt.

Đây là một trong những sản phẩm chủ lực của 河南黎明重工股份有限公司 (Henan Liming Heavy Industry Science & Technology Co., Ltd), được thiết kế với hệ thống bôi trơn tuần hoàn, ly hợp khí nén và van điều chỉnh áp suất giúp giảm hao mòn và tăng tuổi thọ thiết bị. Dự án mới nhất tại Việt Nam của công ty đã được bàn giao vào tháng 8 năm 2023 với công suất 10 tấn/giờ, sản xuất bột đá vôi cho nhà máy sơn và giấy, cho thấy tính ứng dụng và độ tin cậy cao của dòng máy này.

4.4 Máy nghiền siêu mịn MW

Đối với nhu cầu sản xuất bột đá vôi siêu mịn (đến 3250 mesh), máy nghiền MW sử dụng công nghệ nghiền áp lực âm từ Thụy Điển. Dòng máy này có thể cho ra các hạt bột có kích thước rất nhỏ (d97 ≤ 5μm), dùng cho các sản phẩm cao cấp như màng phủ, nhựa PVC chất lượng cao.

5. Quy trình vận hành và công nghệ nghiền bột đá vôi hiệu quả

Quy trình nghiền bột đá vôi hiện đại theo công nghệ của Liming Heavy Industry thường tuân theo các bước sau:

1. Đập thô: Đá vôi có kích thước lớn (500-1000mm) được đưa vào máy kẹp hàm PE để nghiền thô xuống còn khoảng 30-50mm.
2. Nghiền tinh: Vật liệu được hệ thống băng tải hoặc gầu nâng đưa vào khoang nghiền của máy nghiền bột (ví dụ MTW). Dưới tác dụng của lực ép, vật liệu bị nghiền giữa con lăn và vành nghiền.
3. Phân ly: Bột được luồng khí nóng thổi lên máy phân ly. Bột đạt yêu cầu sẽ được lọt qua bộ phận phân ly để ra sản phẩm, bột thô sẽ được hồi lưu về đĩa nghiền để nghiền tiếp. Khí nóng được tạo ra từ bộ phận sấy, có thể sử dụng nhiệt lượng dư từ khí thải hoặc lò đốt phụ.
4. Thu hồi: Hỗn hợp khí và bột mịn được đưa vào cyclone và bộ lọc bụi túi để tách bột ra khỏi khí. Bột mịn được thu tại đáy phễu và chuyển đến silo chứa sản phẩm. Khí sạch sau khi đi qua bộ lọc bụi sẽ được quạt hút đẩy ra ngoài hoặc tuần hoàn trở lại.
5. Đóng bao: Bột thành phẩm có thể được hệ thống đóng bao định lượng hoặc chở bằng xe bồn.

Sấy và nghiền là hai quá trình có thể được kết hợp trong cùng một thiết bị (như ở máy nghiền đứng LM và máy nghiền MTW). Khi nguyên liệu đầu vào có độ ẩm cao, cần bổ sung thêm bộ phận sấy, giúp tiết kiệm chi phí đầu tư cho một máy sấy riêng.

6. Tiêu chí lựa chọn thiết bị và nhà cung cấp

Doanh nghiệp cần xem xét kỹ các yếu tố sau để lựa chọn dây chuyền nghiền bột đá vôi phù hợp nhất:

• Độ cứng và độ ẩm nguyên liệu đầu vào: Đá vôi là loại đá có độ cứng trung bình (mo khoảng 3-4), không quá khó nghiền. Máy nghiền phù hợp sẽ có chi phí hợp lý, không cần máy nghiền quá mạnh so với nhu cầu.
• Độ mịn và năng suất yêu cầu: Đây là thông số quan trọng nhất. Khách hàng cần xác định rõ thị trường tiêu thụ là bột thô (dùng trong xây dựng) hay bột mịn (sơn, giấy) để lựa chọn công nghệ nghiền.
• Hiệu suất năng lượng: Chi phí điện năng là một trong những chi phí lớn nhất trong quá trình vận hành. Các loại máy nghiền đứng và máy nghiền kiểu MTW có hiệu suất sử dụng năng lượng cao hơn hẳn máy nghiền bi truyền thống.
• Chi phí bảo trì và phụ tùng: Hãy ưu tiên lựa chọn các nhà cung cấp có hệ thống phân phối phụ tùng rộng khắp, đảm bảo giao hàng nhanh chóng khi có sự cố.
• Dịch vụ kỹ thuật và bảo hành: Nhà cung cấp cần có đội ngũ kỹ thuật có trình độ để hướng dẫn vận hành và bảo trì tại hiện trường, đảm bảo dây chuyền hoạt động ổn định trước khi bàn giao.
• Tiêu chuẩn môi trường: Hệ thống phải được trang bị bộ lọc bụi đạt tiêu chuẩn khí thải, giảm thiểu ô nhiễm môi trường và bảo vệ sức khỏe người lao động.

Với hơn 30 năm phát triển (thành lập từ năm 1987), 河南黎明重工股份有限公司 là một trong những doanh nghiệp hàng đầu trong lĩnh vực chế tạo thiết bị nghiền, cắt. Chúng tôi cam kết cung cấp cho khách hàng những giải pháp trọn gói từ khâu tư vấn, thiết kế đến lắp đặt và đào tạo vận hành. Sản phẩm của công ty đã được xuất khẩu sang hơn 170 quốc gia và vùng lãnh thổ, chứng minh cho chất lượng và uy tín vượt trội.

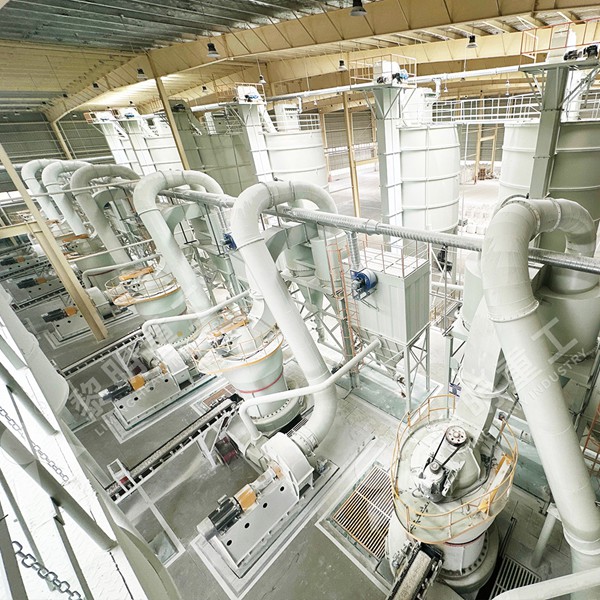

Chúng tôi đã triển khai một số dự án nghiền bột đá vôi tại tỉnh Nghệ An và Hà Nam (Việt Nam) trong các năm gần đây. Cụ thể, dự án lắp đặt hệ thống máy nghiền bột MTW tại Việt Nam đã được hoàn thành và chạy thử thành công vào tháng 9/2024, với độ mịn thành phẩm D97 = 0.125mm đạt tiêu chuẩn châu Âu, đáp ứng tốt cho các nhà máy sản xuất bê tông trộn sẵn tại Hà Nội.

7. Kết luận

Việc đầu tư một dây chuyền nghiền bột đá vôi chất lượng là bước đi chiến lược giúp doanh nghiệp tăng giá trị sản phẩm và giảm chi phí sản xuất. Hãy liên hệ với 河南黎明重工股份有限公司 để được tư vấn và chọn lựa công nghệ nghiền phù hợp nhất, đảm bảo hiệu quả kinh tế tối đa cho doanh nghiệp của bạn.

FAQ – Câu hỏi thường gặp về máy nghiền bột đá vôi

Câu hỏi 1: Máy nghiền MTW và Raymond khác nhau như thế nào?

Máy nghiền MTW là phiên bản nâng cấp toàn diện của máy nghiền Raymond. Về cơ bản, MTW có hệ thống truyền động cao cấp hơn, có cấu tạo đĩa nghiền và trục lăn được cải tiến để tăng hiệu quả nghiền và giảm tỷ lệ hư hỏng. Máy MTW sử dụng bộ phận bôi trơn tuần hoàn khép kín, bộ phận phân ly hiệu suất cao và hệ thống điều khiển PLC giúp dễ dàng điều chỉnh độ mịn. Công suất của MTW cũng cao hơn hẳn so với Raymond cùng kích thước, giúp tiết kiệm chi phí trên mỗi tấn sản phẩm.

Câu hỏi 2: Nên chọn máy nghiền đứng LM hay máy nghiền MTW để sản xuất bột đá vôi cho nhà máy nhiệt điện?

Đối với nhà máy nhiệt điện, yêu cầu chính là năng suất rất lớn (hàng trăm tấn/giờ) và độ mịn không cần quá cao (80-100 micron). Máy nghiền đứng LM có ưu thế vượt trội về công suất, có thể đạt tới 200-400 tấn/giờ. Bên cạnh đó, máy nghiền đứng LM có khả năng tận dụng nhiệt thải của nhà máy để sấy, giúp tiết kiệm chi phí rất lớn. Ngược lại, nếu nhu cầu dưới 50 tấn/giờ, MTW sẽ là sự lựa chọn kinh tế hơn, có chi phí đầu tư ban đầu thấp hơn.

Câu hỏi 3: Làm thế nào để kiểm soát độ mịn của bột đá vôi?

Độ mịn được kiểm soát bằng cách điều chỉnh van quay (rotary valve) hoặc tốc độ quay của máy phân ly. Khi tốc độ phân ly cao, hạt bột sẽ nhỏ hơn. Ngoài ra, cần tăng lực ép của trục con lăn xuống vành nghiền để tăng hiệu quả nghiền. Hệ thống khí nén cũng đóng vai trò quan trọng trong việc vận chuyển bột, do đó lưu lượng gió cần được điều chỉnh ổn định.

Câu hỏi 4: Vì sao máy nghiền bột bị giảm năng suất?

Năng suất máy nghiền có thể giảm do các nguyên nhân: độ ẩm nguyên liệu cao, hàm lượng tạp chất (đá cứng) lẫn trong đá vôi lớn, độ mòn của con lăn và vành nghiền cao, áp suất của hệ thống thủy lực bị sụt giảm, hoặc do nhiệt độ sấy quá cao làm độ nhớt của bột thay đổi. Kiểm tra và bảo trì thường xuyên là cách tốt nhất để giữ máy luôn hoạt động ở hiệu suất tối ưu.

Câu hỏi 5: Có thể sử dụng cùng một dây chuyền để nghiền đá vôi và nghiền bột gypsum hoặc than đá không?

Với các loại máy như LM hoặc MTW, máy có thể được cấu hình để nghiền nhiều loại vật liệu khác nhau có độ cứng dưới 7 (thang Mohs). Cấu tạo của con lăn và vành nghiền có thể được thay đổi để phù hợp với từng loại vật liệu. Tuy nhiên, nếu chuyển đổi từ đá vôi có tính ăn mòn thấp sang nghiền than hoặc các loại quặng có hàm lượng silic cao, việc vệ sinh và kiểm tra thiết bị là bắt buộc. Cần liên hệ nhà sản xuất để được tư vấn về giải pháp chuyển đổi vận hành cụ thể.
