1. Tổng quan về lắp đặt máy nghiền đá vôi
Việc lắp đặt máy nghiền đá vôi đúng cách là yếu tố then chốt quyết định hiệu suất vận hành, tuổi thọ thiết bị và an toàn lao động. Bài viết này cung cấp hướng dẫn chi tiết về quy trình lắp đặt, các yêu cầu kỹ thuật, biện pháp an toàn và bảo trì sau lắp đặt, dựa trên kinh nghiệm thực tiễn từ các dự án do Công ty Cổ phần Tập đoàn Cơ khí Nặng Liming (Liming Heavy Industry) thực hiện. Chúng tôi sẽ đề cập đến các bước chuẩn bị, lắp đặt cơ khí, hệ thống điện, vận hành thử và những lưu ý quan trọng về an toàn.
2. Giới thiệu về máy nghiền đá vôi và tầm quan trọng của việc lắp đặt
Máy nghiền đá vôi là thiết bị không thể thiếu trong dây chuyền sản xuất vật liệu xây dựng, xi măng, bột đá vôi dùng cho các ngành công nghiệp khác nhau. Hiện nay, trên thị trường có nhiều loại máy nghiền như máy nghiền đứng (Vertical Roller Mill), máy nghiền bột hình thang MTW, máy nghiền Raymond, máy nghiền bột siêu mịn MW. Các thiết bị này đều yêu cầu quy trình lắp đặt nghiêm ngặt, đúng tiêu chuẩn kỹ thuật của nhà sản xuất. Một dây chuyền lắp đặt sai sẽ dẫn đến rung lắc, tiếng ồn lớn, hao mòn nhanh các bộ phận, thậm chí gây ra sự cố ngừng sản xuất ngoài kế hoạch.
Công ty Cổ phần Tập đoàn Cơ khí Nặng Liming, thành lập năm 1987, là đơn vị hàng đầu trong lĩnh vực sản xuất và cung cấp giải pháp lắp đặt thiết bị nghiền sàng. Với hơn 30 năm kinh nghiệm, chúng tôi đã hợp tác triển khai hàng trăm dự án lắp đặt máy nghiền đá vôi trên toàn cầu, từ quy mô nhỏ đến các nhà máy công suất lớn. Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi luôn sẵn sàng đồng hành cùng nhà đầu tư để đảm bảo hiệu quả tối ưu.
3. Quy trình chuẩn bị trước khi lắp đặt máy nghiền đá vôi
3.1 Khảo sát địa điểm và nền móng Trước khi tiến hành lắp đặt, cần khảo sát kỹ lưỡng vị trí đặt máy. Nền móng phải chịu được tải trọng tĩnh và động của máy khi vận hành. Đối với các dòng máy nghiền cỡ lớn như máy nghiền đứng LM hoặc máy nghiền bột đá vôi công suất cao, nền móng cần được tính toán theo bản vẽ kỹ thuật của nhà sản xuất. Thông thường, móng bê tông cốt thép có độ dày tối thiểu 300mm, sử dụng mác bê tông M250 trở lên.
3.2 Kiểm tra thiết bị và linh kiện Kiểm tra toàn bộ thiết bị trước khi lắp đặt: đối chiếu phiếu xuất kho, kiểm tra các chi tiết chính như trục chính, bánh răng, vòng bi, con lăn, vành nghiền, hệ thống thủy lực. Đảm bảo không có hiện tượng biến dạng, trầy xước trong quá trình vận chuyển. Đặc biệt, các bu lông neo, đai ốc cần được kiểm tra độ chính xác ren.
3.3 Chuẩn bị thiết bị hỗ trợ và vật tư phụ Dự kiến cẩu trục có tải trọng phù hợp với khối lượng cụm máy (thường từ 50 tấn đến 200 tấn đối với máy nghiền cỡ lớn). Chuẩn bị đầy đủ dây cẩu, khóa an toàn, thiết bị định vị laser, máy đo độ phẳng, các loại keo dán kim loại, và dầu mỡ bôi trơn đặc chủng.

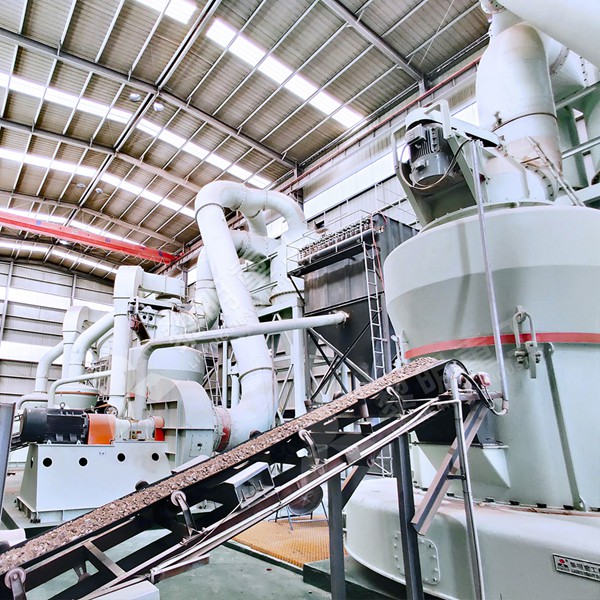

4. Quy trình lắp đặt chi tiết cho máy nghiền đá vôi
4.1 Lắp đặt khung đỡ và cụm bánh răng Đầu tiên, căn chỉnh khung đỡ chính trên nền móng, sử dụng máy đo laser để đảm bảo độ phẳng không quá 1mm trên toàn bộ diện tích đế. Sau đó, lắp cụm bánh răng dẫn động, cần căn chỉnh ăn khớp giữa bánh răng chủ động và bị động theo thông số kỹ thuật nhà sản xuất (thường khe hở 0,2 – 0,4mm). Trong các dự án tại nhà máy xi măng miền Trung vào năm 2023, đội ngũ kỹ sư của Liming đã sử dụng phương pháp đo khuôn tiếp xúc để kiểm tra diện tích tiếp xúc đạt trên 80%.

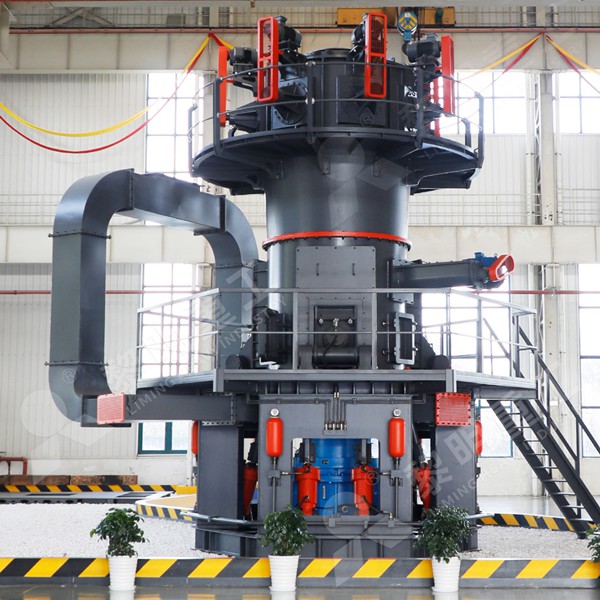

4.2 Lắp đặt thân máy và cụm nghiền Lắp đặt thân máy chính, sau đó đến trục nghiền và con lăn. Với máy nghiền đứng LM, quy trình lắp ráp bàn nghiền và con lăn cần đặc biệt chú ý đến áp suất thủy lực khi nâng/lắp. Nên sử dụng kích thủy lực đồng bộ để tránh lệch tâm. Lắp lò xo áp lực hoặc hệ thống thủy lực tạo áp lực nghiền với lực đều. Kiểm tra khe hở giữa con lăn và vành nghiền, thông thường từ 5-10mm đối với đá vôi.
4.3 Lắp đặt hệ thống phân ly và thu bụi Hệ thống phân ly động gắn trên đỉnh máy cần được lắp đặt đồng trục với thân máy, tránh lệch trục gây rung, tăng độ mài mòn. Lắp đặt đường ống, hệ thống tuần hoàn khí, và đặc biệt là hệ thống hút bụi. Việc lắp đặt này cần tuân thủ các tiêu chuẩn môi trường, sử dụng thiết bị lọc bụi túi hoặc cyclon hiệu quả cao.
4.4 Lắp đặt hệ thống điện và điều khiển Đấu nối tủ điện điều khiển với động cơ chính, động cơ phụ, và các cảm biến nhiệt độ, áp suất, rung. Vận hành thử không tải từng động cơ để kiểm tra chiều quay, sau đó hiệu chỉnh biến tần nếu có. Cài đặt các thông số vận hành: áp suất thủy lực, nhiệt độ dầu bôi trơn, tốc độ phân ly.
5. Các yêu cầu kỹ thuật đặc thù cho từng loại máy nghiền
5.1 Máy nghiền đứng LM Công suất từ 10-400T/H, áp dụng tích hợp sấy, nghiền, phân ly và vận chuyển. Yêu cầu đầu vào từ 30-55mm. Khi lắp đặt, cần chú ý đến hệ thống sấy – nguồn nhiệt nóng 200-400°C. Các đường ống dẫn khí nóng cần được bọc cách nhiệt và chịu nhiệt.
5.2 Máy nghiền bột hình thang MTW Công suất 3-55T/H, đầu vào 30-50mm, là bản nâng cấp của máy nghiền Raymond truyền thống. Khi lắp đặt, cần chú ý đến độ cân bằng của cụm con lăn hình thang, hệ thống nhiên liệu và phễu cấp liệu sử dụng bộ cấp liệu biến tần để đảm bảo cấp liệu đồng đều. Đây là dòng máy được sử dụng phổ biến cho dây chuyền sản xuất bột đá vôi tại các nhà máy phân bón, thức ăn chăn nuôi.
5.3 Máy nghiền bột siêu mịn MW Công suất 0.5-25T/H, có thể nghiền đá vôi đến độ mịn 325 mesh – 3250 mesh. Lắp đặt cần đặc biệt chú ý đến hệ thống phân ly công nghệ cao và máy hút bụi xung – để đạt được hiệu suất cao khi nghiền siêu mịn.
5.4 Máy nghiền Raymond Công suất 1.2-4.5T/H, độ mịn từ 613μm đến 44μm (tương đương 40 – 100 mesh). Lắp đặt loại này đơn giản hơn nhưng cần chú ý độ nghiêng của con lăn và hệ thống hồi lưu khí.
5.5 Máy nghiền bi Lắp đặt cần cân bằng ngang chính xác, dùng cho nghiền thô đá vôi trong sản xuất xi măng hoặc nghiền hỗn hợp sau này. Máy nghiền bi thường được lắp đặt trong dây chuyền kết hợp nghiền thô và nghiền tinh. Các dự án do Liming triển khai từ năm 2022 đến 2024 đã ứng dụng máy nghiền bi trong các nhà máy xi măng tại miền Bắc và miền Nam.
6. Tiếp nhận, vận hành thử và bàn giao sau lắp đặt
6.1 Chạy thử không tải Thời gian chạy thử không tải từ 4 đến 8 giờ. Kiểm tra nhiệt độ gối đỡ trục không được vượt quá 65°C, tiếng ồn phải đều, không có tạp âm bất thường. Kiểm tra hệ thống bôi trơn hoạt động trơn tru, lượng dầu ổn định.
6.2 Chạy thử có tải Cấp liệu từng lượng nhỏ tăng dần đến 80% công suất thiết kế. Quan sát các thông số vận hành: công suất dòng điện, áp suất hệ thống thủy lực (nếu có), độ rung bệ máy, nhiệt độ các ổ trục. Thời gian chạy có tải tối thiểu 72 giờ liên tục với cường độ ổn định để đảm bảo máy nghiền đá vôi hoạt động an toàn.
6.3 Bàn giao Sau khi hoàn tất vận hành thử, tiến hành vệ sinh, kiểm tra toàn bộ và lập biên bản bàn giao, hướng dẫn vận hành cho nhân viên kỹ thuật của khách hàng. Bàn giao hồ sơ hoàn công, hồ sơ bảo hành, phụ tùng chính hãng. Kinh nghiệm từ dự án lắp đặt dây chuyền nghiền đá vôi công suất 20 tấn/giờ tại một nhà máy ở tỉnh Nghệ An vào Qúy 3/2024 cho thấy, việc bàn giao bài bản giúp giảm thiểu sự cố vận hành đến 30% trong 6 tháng đầu.
7. An toàn lao động trong lắp đặt máy nghiền đá vôi
- Trang bị đầy đủ quần áo bảo hộ, mũ bảo hộ, găng tay, giày an toàn khi làm việc trong khu vực lắp đặt.
- Phải lập biện pháp an toàn riêng cho từng công đoạn lắp đặt, đặc biệt là công tác cẩu lắp – cần thao tác chậm, có người chỉ huy.
- Khu vực lắp đặt phải có rào chắn, biển cảnh báo nguy hiểm, cấm người không có nhiệm vụ ra vào.
- Khi vận hành thử có tải, cần có người trực, theo dõi nhiệt độ và rung động trên toàn bộ máy, sử dụng bộ đo cầm tay hoặc thiết bị cảm biến.
- Sử dụng dây an toàn khi làm việc trên cao, khi lắp đặt cụm phân ly hoặc các thiết bị ở độ cao trên 2 mét.

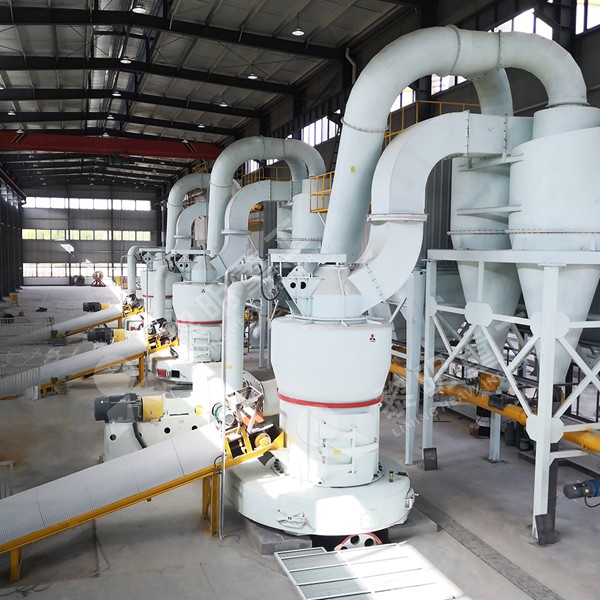

8. Bảo trì sau lắp đặt để đạt hiệu quả bền vững
Bảo trì định kỳ theo lịch trình: Kiểm tra và siết chặt bu lông định kỳ sau 100 giờ, 500 giờ, 1000 giờ và 5000 giờ vận hành. Theo dõi độ mòn con lăn và vành nghiền đá vôi – thông thường đá vôi có độ cứng trung bình, tuổi thọ con lăn có thể đạt từ 5000 đến 10000 giờ với canxi cacbonat. Thay dầu bôi trơn đúng định kỳ theo khuyến cáo (2000-3000 giờ). Kiểm tra độ căng dây curoa, độ kín của hệ thống hút bụi, van an toàn.
Đối với máy nghiền Raymond MTW hoặc máy nghiền đứng, chỉ cần các kỹ thuật viên lành nghề thực hiện việc bảo dưỡng, thay thế linh kiện. Quy trình bảo trì cần được ghi chép đầy đủ vào sổ vận hành để dễ dàng theo dõi hiệu quả hoạt động.
9. Giới thiệu giải pháp thiết bị nghiền đá vôi từ Liming Heavy Industry
Với bề dày lịch sử hơn 35 năm, Công ty Cổ phần Tập đoàn Cơ khí Nặng Liming (Liming Heavy Industry Co., Ltd – trụ sở chính tại HI-TECH Industry Development Zone, Trịnh Châu, diện tích 80.000 m2) tự hào là nhà cung cấp hàng đầu về các dây chuyền nghiền đá vôi. Chúng tôi chuyên chế tạo các loại máy nghiền đá vôi công suất lớn nhỏ, đầy đủ chủng loại như máy nghiền đứng LM, máy nghiền bột hình thang MTW dùng trong xử lý đá vôi, máy nghiền bột siêu mịn MW, máy nghiền bi. Tất cả thiết bị đều có quy trình lắp đặt chuyên nghiệp, đi kèm phụ tùng chính hãng.
Chúng tôi đặc biệt khuyến nghị lựa chọn Máy nghiền bột hình thang kiểu Châu Âu MTW cho dây chuyền nghiền đá vôi công suất vừa và nhỏ (3-55T/H). Sản phẩm này sở hữu công nghệ cánh quạt phân ly hiệu suất cao, bộ phận không bám dính, hệ thống đập nghiền có độ bền vượt trội. Ngoài ra, Máy nghiền đứng LM là lựa chọn tối ưu cho các dây chuyền công suất lớn (10-400T/H) với ưu điểm nổi bật là tiết kiệm điện năng tới 30-40% so với máy nghiền bi truyền thống. Đội ngũ kỹ sư của Liming sẽ trực tiếp khảo sát và đưa ra giải pháp lắp đặt phù hợp nhất với từng điều kiện hiện trạng của nhà máy.
10. Kết luận
Việc lắp đặt máy nghiền đá vôi cần tuân thủ nghiêm ngặt các quy trình kỹ thuật, từ khảo sát, chuẩn bị nền móng đến lắp đặt cơ khí, điện và chạy thử. Sự hỗ trợ từ các đơn vị chuyên nghiệp như Liming Heavy Industry giúp giảm thiểu rủi ro, tăng tuổi thọ thiết bị và tối ưu hiệu quả sản xuất. Nếu quý khách hàng đang triển khai dự án đầu tư dây chuyền nghiền đá vôi, hãy liên hệ ngay với chúng tôi để được tư vấn chi tiết.
FAQ về máy nghiền đá vôi và quy trình lắp đặt
- Câu hỏi: Nền móng đặt máy nghiền đá vôi cần đáp ứng yêu cầu gì?
Trả lời: Nền móng phải đúc bằng bê tông cốt thép, chịu tải trọng tĩnh động, bề mặt bằng phẳng, độ lệch không quá 1mm/m dài. Cần thiết kế khe co giãn, đặt bu lông neo chờ chính xác theo bản vẽ. - Câu hỏi: Khi lắp đặt máy nghiền Raymond hoặc máy nghiền đứng, việc căn chỉnh con lăn có khó không?
Trả lời: Căn chỉnh con lăn là thao tác đòi hỏi cẩn thận và chính xác cao. Cần sử dụng đồng hồ so, thiết bị laser, và thực hiện theo hướng dẫn cụ thể của nhà sản xuất. Nếu tự thực hiện, nên thuê đội ngũ kỹ thuật có kinh nghiệm để tránh sai lệch gây hỏng hóc. - Câu hỏi: Tại sao cần phải chạy thử không tải trước khi chạy có tải?
Trả lời: Chạy thử không tải giúp kiểm tra hoạt động của từng bộ phận: ổ trục, bánh răng, hệ thống bôi trơn, không có tiếng ồn bất thường, nhiệt độ ổn định. Phát hiện sớm lỗi để khắc phục trước khi nghiến vật liệu sẽ tránh gây hỏng hóc lớn. - Câu hỏi: Đá vôi có độ ẩm cao có gây khó khăn cho quá trình nghiền và lắp đặt không?
Trả lời: Độ ẩm làm giảm hiệu suất nghiền, gây hiện tượng vón cục, bám dính vào thiết bị. Hệ thống nghiền cần có bộ phận sấy (nguồn nhiệt) để giảm độ ẩm xuống dưới 6% (tùy loại máy). Khi lắp đặt, cần tính toán hệ thống thoát ẩm và quạt hút phù hợp. - Câu hỏi: Có cần thiết phải bảo trì hệ thống thủy lực cho máy nghiền đá vôi thường xuyên không?
Trả lời: Có, hệ thống thủy lực rất quan trọng đối với máy nghiền trục đứng LM hoặc máy nghiền áp lực cao. Cần kiểm tra mức dầu, chất lượng dầu (đổi định kỳ 6 tháng một lần), kiểm tra độ kín, van áp suất để tránh tụt áp gây giảm lực nghiền.
