Máy nghiền bột đá vôi quy mô công nghiệp: Tổng quan và tầm quan trọng

Trong ngành công nghiệp chế biến khoáng sản, máy nghiền bột đá vôi quy mô công nghiệp đóng vai trò then chốt trong việc sản xuất bột đá vôi (CaCO3) với độ mịn cao, phục vụ cho nhiều lĩnh vực như sản xuất giấy, nhựa, sơn, cao su, gốm sứ, thủy tinh, xử lý khí thải và nông nghiệp. Đá vôi là một trong những khoáng chất phổ biến nhất trên Trái Đất, với trữ lượng dồi dào tại Việt Nam và nhiều quốc gia khác. Việc khai thác và chế biến đá vôi thành bột mịn đòi hỏi hệ thống nghiền công suất lớn, hiệu suất cao, tiết kiệm năng lượng và thân thiện với môi trường. Các dòng máy nghiền công nghiệp hiện đại như máy nghiền đứng LM, máy nghiền Raymond, máy nghiền hình thang MTW, máy nghiền siêu mịn MW và máy nghiền bi đã được phát triển để đáp ứng nhu cầu sản xuất bột đá vôi quy mô lớn, từ 0,5 tấn/giờ đến hơn 400 tấn/giờ, với độ mịn từ 44μm đến dưới 5μm. Bài viết này sẽ phân tích chi tiết về nguyên lý, ứng dụng, lựa chọn thiết bị và xu hướng công nghệ của máy nghiền bột đá vôi quy mô công nghiệp, đồng thời giới thiệu các giải pháp đến từ Henan Liming Heavy Industry Co., Ltd. – một trong những nhà sản xuất thiết bị nghiền hàng đầu thế giới.

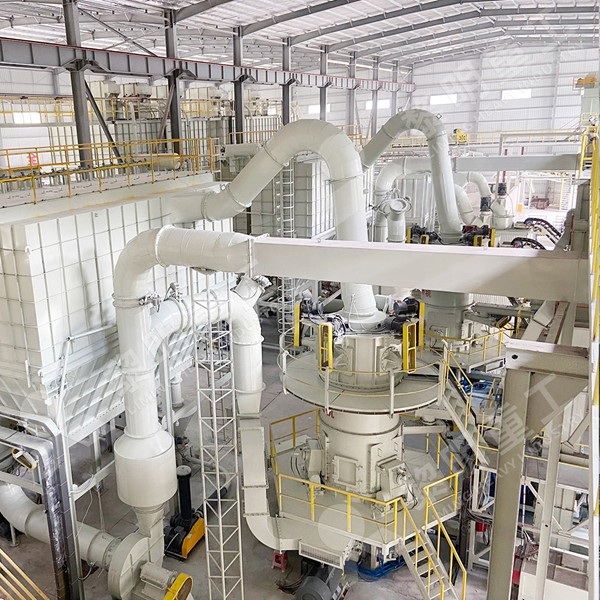

Industrial limestone grinding plant with vertical roller mill

Các loại máy nghiền bột đá vôi quy mô công nghiệp phổ biến

Trên thị trường hiện nay, có nhiều loại máy nghiền được sử dụng để nghiền đá vôi thành bột mịn. Mỗi loại có ưu điểm riêng về công suất, độ mịn, chi phí vận hành và mức độ tự động hóa. Dưới đây là các dòng máy chính:

1. Máy nghiền đứng LM (LM Vertical Roller Mill)

Máy nghiền đứng LM là thiết bị nghiền tiên tiến, tích hợp nghiền, sấy, phân loại và vận chuyển bột trong cùng một hệ thống. Với công suất từ 10 đến 400 tấn/giờ và kích thước nguyên liệu đầu vào 30-55mm, LM là lựa chọn lý tưởng cho các nhà máy chế biến đá vôi quy mô lớn. Máy sử dụng con lăn và mâm nghiền, giúp giảm tiêu hao năng lượng, tiếng ồn thấp và độ mài mòn thấp. Hệ thống điều khiển điện tự động giúp giám sát và điều chỉnh quá trình nghiền chính xác. LM thường được ứng dụng trong ngành xi măng, điện, luyện kim, hóa chất và khoáng sản phi kim loại.

2. Máy nghiền Raymond (Raymond Mill)

Máy nghiền Raymond là thiết bị truyền thống nhưng vẫn rất phổ biến trong nghiền đá vôi, với công suất 1,2-4,5 tấn/giờ, kích thước đầu vào 15-25mm. Máy phù hợp với vật liệu có độ cứng Mohs dưới 7 và độ ẩm dưới 6%, cho ra sản phẩm có độ mịn từ 613μm đến 44μm. Raymond được dùng rộng rãi trong sản xuất bột calcium carbonate, thạch cao, than và các khoáng sản phi kim loại khác. Tuy nhiên, với quy mô công nghiệp lớn, Raymond có thể không đáp ứng được công suất cao liên tục.

3. Máy nghiền hình thang châu Âu MTW (MTW European Type Trapezium Mill)

MTW là phiên bản nâng cấp của máy nghiền Raymond và máy nghiền con lăn, với công nghệ được cấp bằng sáng chế, hiệu suất cao, vận hành ổn định và tiết kiệm năng lượng. Công suất từ 3 đến 55 tấn/giờ, kích thước đầu vào 30-50mm. MTW được thiết kế cho nghiền bột khoáng sản phi kim loại quy mô lớn, đặc biệt trong khử lưu huỳnh nhà máy điện, sản xuất bột calcium carbonate nặng và nghiền nhiên liệu rắn. Hệ thống bao gồm máy nghiền, máy phân ly, quạt gió, máy nghiền hàm, máy cấp liệu rung, phễu, thiết bị thu bụi, đường ống, bộ thu bột, tủ điện và động cơ. Nguyên lý làm việc: vật liệu lớn được nghiền nhỏ bằng máy nghiền hàm, sau đó được cấp liệu đều vào máy nghiền để nghiền giữa vành và con lăn. Các hạt không đạt kích thước sẽ rơi xuống và nghiền lại, trong khi hạt đạt yêu cầu được thu lại thành sản phẩm. Hệ thống kín với thiết bị thu bụi xung đảm bảo tiêu chuẩn môi trường.

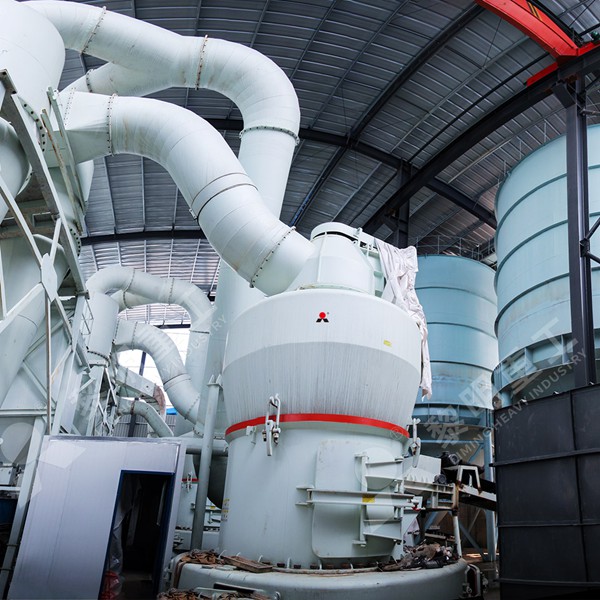

MTW European trapezium mill for limestone grinding

4. Máy nghiền siêu mịn MW (MW Micro Powder Mill)

MW là máy nghiền siêu mịn kiểu mới, hấp thụ công nghệ nghiền tiên tiến của Thụy Điển, chuyên xử lý bột siêu mịn với kích thước hạt D97 ≤ 5μm, độ mịn điều chỉnh từ 325 mesh đến 3250 mesh. Công suất 0,5-25 tấn/giờ, kích thước đầu vào 10-20mm. Thiết bị được trang bị thiết bị thu bụi xung, thân thiện với môi trường. MW phù hợp cho nghiền calcium carbonate, thạch cao, khử lưu huỳnh, khoáng sản phi kim loại và than. Nguyên lý: động cơ dẫn động trục chính và bàn quay qua hộp giảm tốc, bàn quay dẫn động các con lăn quay ngược với vành nghiền. Vật liệu nhỏ được nghiền bằng máy búa, vận chuyển lên phễu bằng gầu nâng, sau đó máy cấp liệu rung cấp đều vào phần trung tâm của bàn quay trên. Vật liệu rơi xuống theo lực ly tâm và đi xuống vành nghiền để nghiền thành bột.

5. Máy nghiền bi (Ball Mill)

Máy nghiền bi là thiết bị nghiền phổ biến, dùng để nghiền sau khi vật liệu đã được đập nhỏ. Công suất 0,65-50 tấn/giờ, kích thước đầu vào ≤ 25mm. Máy nghiền bi được sử dụng rộng rãi trong tuyển khoáng, xây dựng và công nghiệp hóa chất. Nguyên lý: máy nghiền bi là thiết bị quay ngang truyền động bằng bánh răng ngoài. Vật liệu được đưa vào buồng nghiền qua trục rỗng, trong buồng có lớp lót bậc thang, lớp lót gợn sóng và các viên bi thép kích thước khác nhau. Lực ly tâm do thùng quay đưa bi thép lên độ cao nhất định và tác động, nghiền vật liệu. Vật liệu nghiền xong được tháo qua tấm tháo liệu.

Lựa chọn máy nghiền bột đá vôi quy mô công nghiệp phù hợp

Việc lựa chọn máy nghiền phụ thuộc vào nhiều yếu tố: công suất yêu cầu, độ mịn sản phẩm, độ ẩm nguyên liệu, độ cứng, mức độ tự động hóa, chi phí đầu tư và vận hành, cũng như yêu cầu về môi trường. Dưới đây là hướng dẫn nhanh:

  • Công suất lớn (>30 tấn/giờ), độ mịn trung bình đến mịn: Nên chọn máy nghiền đứng LM hoặc MTW. LM có công suất tối đa 400 tấn/giờ, phù hợp cho nhà máy xi măng, điện và chế biến khoáng sản quy mô lớn. MTW công suất tối đa 55 tấn/giờ, phù hợp hơn cho các dây chuyền vừa và lớn.
  • Công suất nhỏ đến trung bình (1-20 tấn/giờ), độ mịn cao: Raymond hoặc MW là lựa chọn kinh tế. MW cho độ mịn siêu cao (D97 ≤ 5μm), phù hợp sản xuất bột calcium carbonate siêu mịn.
  • Nghiền khô hoặc nghiền ướt, vật liệu cứng: Máy nghiền bi có thể xử lý nhiều loại vật liệu, nhưng tiêu hao năng lượng cao hơn.

Henan Liming Heavy Industry Co., Ltd. cung cấp đầy đủ các dòng máy nghiền này với thiết kế tối ưu cho đá vôi. Đặc biệt, máy nghiền đứng LM và máy nghiền hình thang MTW là hai sản phẩm được khuyến nghị cho các dự án nghiền bột đá vôi quy mô công nghiệp nhờ hiệu suất cao, độ ổn định và khả năng tiết kiệm năng lượng vượt trội.

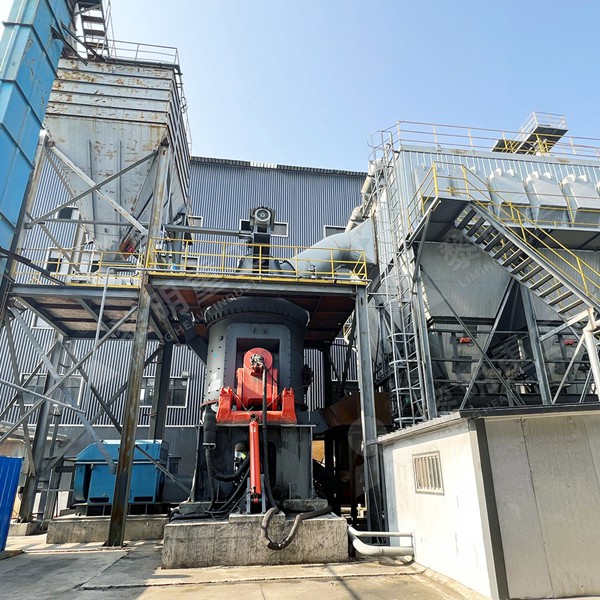

LM vertical roller mill for industrial limestone powder production

Nguyên lý làm việc và đặc điểm kỹ thuật của máy nghiền bột đá vôi công nghiệp

Mỗi loại máy nghiền có nguyên lý riêng, nhưng nhìn chung đều dựa trên lực nén, lực va đập và lực mài mòn để giảm kích thước hạt. Dưới đây là tóm tắt nguyên lý của các dòng máy chính:

  • LM: Con lăn nghiền trên mâm quay, vật liệu được nghiền giữa con lăn và mâm, khí nóng được đưa vào để sấy, bột mịn được phân ly bằng máy phân ly kiểu động, khí thải được lọc bụi.
  • MTW: Vật liệu được nghiền giữa vành và con lăn, dòng khí đưa hạt mịn lên máy phân ly, hạt thô rơi xuống nghiền lại. Hệ thống kín, tuần hoàn khí, thu bụi xung.
  • MW: Bàn quay và con lăn quay ngược, vật liệu bị nghiền bằng lực ly tâm và ma sát, sau đó được phân ly bằng máy phân ly siêu mịn.
  • Raymond: Con lăn quay quanh trục đứng, ép vào vành nghiền cố định, vật liệu được đưa vào giữa con lăn và vành, nghiền thành bột mịn.
  • Ball mill: Thùng quay chứa bi thép, bi thép va đập và mài mòn vật liệu, sản phẩm được tháo qua tấm tháo liệu.

Các đặc điểm kỹ thuật quan trọng cần lưu ý: công suất (t/h), kích thước đầu vào (mm), độ mịn đầu ra (μm hoặc mesh), độ ẩm cho phép (%), độ cứng vật liệu (Mohs), mức tiêu thụ điện năng (kWh/t), mức độ tự động hóa, tuổi thọ linh kiện và chi phí bảo trì.

Ứng dụng của bột đá vôi trong công nghiệp

Bột đá vôi (CaCO3) là nguyên liệu quan trọng trong nhiều ngành:

  • Sản xuất giấy: Chất độn, chất phủ giúp tăng độ trắng, độ mịn và giảm chi phí.
  • Nhựa và cao su: Chất độn tăng độ cứng, giảm co ngót, cải thiện tính chất cơ lý.
  • Sơn và chất phủ: Tăng độ phủ, độ bền màu, giảm chi phí.
  • Gốm sứ và thủy tinh: Nguyên liệu chính cung cấp CaO.
  • Xử lý khí thải: Hấp thụ SO2 trong nhà máy điện, lò hơi.
  • Nông nghiệp: Cải tạo đất chua, cung cấp canxi cho cây trồng.
  • Thức ăn chăn nuôi: Bổ sung canxi.
  • Dược phẩm và thực phẩm: Chất độn, chất chống kết dính.

Với mỗi ứng dụng, yêu cầu về độ mịn và độ trắng khác nhau. Ví dụ, sản xuất giấy cần bột đá mịn 10-20μm, trong khi sơn cần siêu mịn dưới 5μm. Do đó, việc lựa chọn máy nghiền phù hợp là yếu tố quyết định chất lượng sản phẩm và hiệu quả kinh tế.

Kinh nghiệm vận hành và bảo trì máy nghiền bột đá vôi công nghiệp

Để đảm bảo máy nghiền hoạt động ổn định, kéo dài tuổi thọ và đạt hiệu suất cao, cần tuân thủ các nguyên tắc sau:

  1. Kiểm tra định kỳ: Kiểm tra con lăn, vành nghiền, hệ thống thủy lực, hộp giảm tốc, động cơ, hệ thống bôi trơn và thiết bị thu bụi.
  2. Thay thế linh kiện mòn: Con lăn và vành nghiền có tuổi thọ hữu hạn, cần thay thế khi độ mòn vượt ngưỡng cho phép.
  3. Kiểm soát độ ẩm nguyên liệu: Độ ẩm quá cao gây dính, tắc nghẽn, giảm hiệu suất. Hệ thống sấy trong LM và MTW giúp xử lý nguyên liệu ẩm.
  4. Điều chỉnh độ mịn: Thay đổi tốc độ máy phân ly hoặc khe hở con lăn để đạt độ mịn mong muốn.
  5. Vệ sinh hệ thống: Loại bỏ bụi bám trên thiết bị, đường ống, túi lọc để tránh giảm lưu lượng khí.
  6. Đào tạo nhân viên: Vận hành viên cần hiểu rõ nguyên lý, quy trình an toàn và xử lý sự cố.

Henan Liming Heavy Industry Co., Ltd. cung cấp dịch vụ hỗ trợ kỹ thuật toàn diện, bao gồm tư vấn lựa chọn thiết bị, lắp đặt, chạy thử, đào tạo và bảo trì định kỳ. Với hơn 30 năm kinh nghiệm, Liming đã triển khai thành công nhiều dự án nghiền đá vôi quy mô công nghiệp tại Việt Nam và trên toàn thế giới.

Xu hướng công nghệ và tương lai của máy nghiền bột đá vôi

Trong bối cảnh công nghiệp 4.0, máy nghiền bột đá vôi đang được tích hợp nhiều công nghệ tiên tiến:

  • Tự động hóa và IoT: Hệ thống điều khiển PLC, cảm biến nhiệt độ, rung, dòng điện, giám sát từ xa qua internet.
  • Tiết kiệm năng lượng: Thiết kế con lăn và mâm nghiền tối ưu, sử dụng động cơ hiệu suất cao, biến tần.
  • Bảo vệ môi trường: Thiết bị thu bụi túi vải, lọc bụi tĩnh điện, giảm tiếng ồn, tuần hoàn nước.
  • Vật liệu mài mòn cao: Sử dụng hợp kim chịu mài mòn, gốm kỹ thuật để tăng tuổi thọ.
  • Nghiền siêu mịn: Phát triển máy nghiền siêu mịn cho bột đá vôi D97 ≤ 2μm, phục vụ ngành dược phẩm, thực phẩm.

Henan Liming Heavy Industry Co., Ltd. không ngừng nghiên cứu và phát triển, cải tiến sản phẩm để đáp ứng nhu cầu ngày càng cao của thị trường. Các dòng máy LM, MTW, MW của Liming đã được cấp bằng sáng chế và chứng nhận chất lượng quốc tế.

Kết luận

Máy nghiền bột đá vôi quy mô công nghiệp là thiết bị then chốt trong dây chuyền chế biến đá vôi thành bột mịn. Việc lựa chọn đúng loại máy – dựa trên công suất, độ mịn, tính chất nguyên liệu và yêu cầu môi trường – sẽ quyết định hiệu quả đầu tư và chất lượng sản phẩm. Với sự đa dạng về chủng loại và công nghệ tiên tiến, Henan Liming Heavy Industry Co., Ltd. tự hào là đối tác tin cậy, cung cấp giải pháp nghiền bột đá vôi tối ưu cho khách hàng tại Việt Nam và trên toàn thế giới. Để được tư vấn chi tiết về máy nghiền LM, MTW, MW và các dòng sản phẩm khác, vui lòng liên hệ với Liming Heavy Industry.

FAQ về máy nghiền bột đá vôi

1. Máy nghiền bột đá vôi quy mô công nghiệp có công suất tối đa là bao nhiêu?

Công suất tối đa phụ thuộc vào loại máy. Máy nghiền đứng LM có thể đạt 400 tấn/giờ, MTW đạt 55 tấn/giờ, Raymond đạt 4,5 tấn/giờ, MW đạt 25 tấn/giờ và máy nghiền bi đạt 50 tấn/giờ. Với nhu cầu trên 100 tấn/giờ, LM là lựa chọn phù hợp nhất.

2. Độ mịn của bột đá vôi sau khi nghiền có thể điều chỉnh được không?

Có. Hầu hết các máy nghiền công nghiệp đều cho phép điều chỉnh độ mịn thông qua tốc độ máy phân ly, khe hở con lăn hoặc thời gian nghiền. Ví dụ, Raymond cho độ mịn 613-44μm, MW cho D97 ≤ 5μm, MTW cho 30-400 mesh. Tùy ứng dụng, bạn có thể chọn cấu hình phù hợp.

3. Máy nghiền nào phù hợp để nghiền đá vôi có độ ẩm cao?

Máy nghiền đứng LM và MTW được trang bị hệ thống sấy tích hợp, có thể xử lý nguyên liệu có độ ẩm lên đến 15%. Raymond và MW yêu cầu độ ẩm đầu vào thấp hơn (dưới 6%). Nếu nguyên liệu ẩm cao, nên chọn LM hoặc MTW.

4. Chi phí bảo trì máy nghiền bột đá vôi có cao không?

Chi phí bảo trì phụ thuộc vào loại máy, vật liệu mài mòn và tần suất sử dụng. LM và MTW có tuổi thọ con lăn và vành nghiền cao hơn nhờ vật liệu hợp kim đặc biệt, giúp giảm chi phí thay thế. Bảo trì định kỳ và vận hành đúng cách sẽ kéo dài tuổi thọ thiết bị và giảm chi phí dài hạn.

5. Làm thế nào để chọn máy nghiền phù hợp cho dây chuyền sản xuất bột đá vôi 20 tấn/giờ?

Với công suất 20 tấn/giờ, bạn có thể chọn máy nghiền MTW (công suất 3-55 t/h) hoặc LM (10-400 t/h). Nếu yêu cầu độ mịn trung bình (200-325 mesh), MTW là lựa chọn kinh tế. Nếu cần độ mịn cao hơn hoặc tích hợp sấy, LM sẽ phù hợp hơn. Nên liên hệ nhà cung cấp để được tư vấn dựa trên tính chất nguyên liệu và yêu cầu sản phẩm cụ thể.
