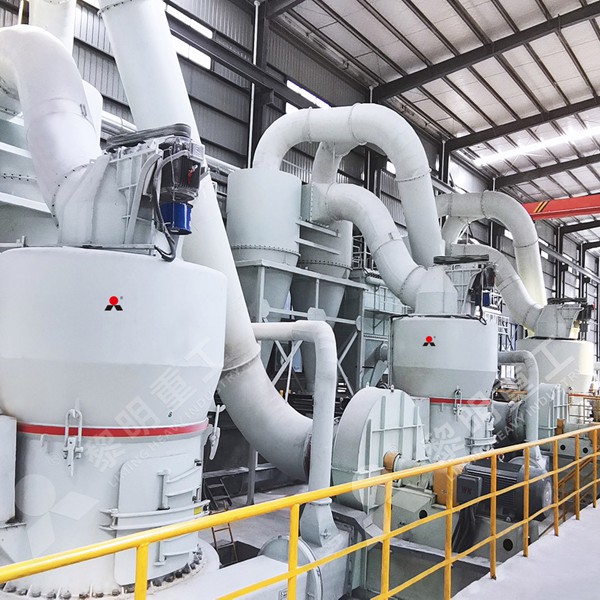

1. Tổng Quan Về Công Nghệ Nghiền Bột Đá Vôi Vòng Kín
Trong bối cảnh công nghiệp hóa hiện đại, nhu cầu về bột đá vôi (CaCO3) chất lượng cao ngày càng tăng mạnh mẽ, phục vụ cho nhiều lĩnh vực như sản xuất vật liệu xây dựng, sơn, nhựa, giấy, cao su, và đặc biệt là trong hệ thống khử lưu huỳnh khí thải tại các nhà máy nhiệt điện. Để đáp ứng yêu cầu khắt khe về độ mịn, năng suất và bảo vệ môi trường, hệ thống nghiền bột đá vôi vòng kín đã trở thành một giải pháp công nghệ vượt trội, được ưu tiên lựa chọn hàng đầu. Khác với hệ thống nghiền hở truyền thống, hệ thống vòng kín (closed-circuit grinding system) được thiết kế thông minh với nguyên lý hoạt động tuần hoàn, cho phép kiểm soát chính xác kích thước hạt sản phẩm đầu ra và tối ưu hóa hiệu suất sử dụng năng lượng.
Hệ thống nghiền vòng kín hoạt động dựa trên sự phối hợp nhịp nhàng giữa máy nghiền, máy phân ly, quạt gió và thiết bị thu hồi bụi. Nguyên liệu đá vôi sau khi được máy kẹp hàm nghiền thô sẽ được đưa vào máy nghiền chính. Dưới tác động của lực nghiền, vật liệu được nghiền thành bột mịn và được luồng khí nóng đưa lên máy phân ly. Tại đây, những hạt bột đạt tiêu chuẩn độ mịn sẽ được tách ra và thu hồi làm sản phẩm, trong khi những hạt chưa đạt sẽ được hồi lưu trở lại buồng nghiền để tiếp tục quá trình nghiền. Chu trình này được lặp đi lặp lại một cách liên tục, tạo thành một vòng kín khép kín. Chính cơ chế tuần hoàn này mang lại những ưu điểm vượt trội mà không hệ thống nào có thể so sánh được.
2. Ưu Điểm Nổi Bật Của Hệ Thống Nghiền Vòng Kín
Kiểm soát độ mịn chính xác: Đây là ưu điểm quan trọng nhất. Nhờ có máy phân ly hiệu suất cao, hệ thống có thể dễ dàng điều chỉnh độ mịn của sản phẩm trong một dải rộng, đáp ứng các tiêu chuẩn khắt khe nhất của từng ngành ứng dụng. Kích thước hạt được kiểm soát đồng đều, không lẫn hạt thô, giúp sản phẩm cuối cùng có chất lượng ổn định và vượt trội.
Tiết kiệm năng lượng vượt trội: Do chỉ nghiền lại những hạt vật liệu chưa đạt yêu cầu, hệ thống vòng kín giảm thiểu tối đa việc nghiền quá mức (over-grinding), từ đó tiết kiệm đáng kể điện năng tiêu thụ so với hệ thống nghiền hở có cùng công suất. Hiệu quả sử dụng năng lượng có thể tăng lên từ 20% đến 30%, giảm chi phí vận hành đáng kể cho doanh nghiệp.
Năng suất cao và ổn định: Hệ thống vòng kín giúp quá trình nghiền diễn ra liên tục và ổn định, không bị gián đoạn do hiện tượng quá tải hay tắc nghẽn. Nhờ đó, năng suất tổng thể của dây chuyền được duy trì ở mức tối đa, đáp ứng nhu cầu sản xuất quy mô lớn của các nhà máy hiện đại.
Thân thiện với môi trường: Toàn bộ hệ thống được vận hành trong môi trường áp suất âm, kết hợp với thiết bị lọc bụi xung khí hiện đại, đảm bảo không phát tán bụi ra môi trường xung quanh, đáp ứng nghiêm ngặt các tiêu chuẩn về bảo vệ môi trường của quốc gia và quốc tế. Lượng khí thải được xử lý sạch sẽ trước khi thải ra ngoài, tạo môi trường làm việc an toàn và sạch sẽ cho công nhân.
Độ ẩm sản phẩm được kiểm soát: Hệ thống cho phép đưa không khí nóng vào buồng nghiền, kết hợp quá trình nghiền và sấy khô nguyên liệu trong cùng một thiết bị. Điều này đặc biệt hữu ích khi xử lý các loại đá vôi có độ ẩm nhất định, giúp sản phẩm đầu ra luôn đạt độ khô cần thiết, không bị vón cục trong quá trình lưu trữ và vận chuyển.
3. Các Dòng Máy Nghiền Bột Đá Vôi Vòng Kín Tiêu Biểu
Ngày nay, trên thị trường có nhiều loại máy nghiền có thể vận hành theo nguyên lý vòng kín. Tùy thuộc vào yêu cầu về năng suất, độ mịn và tính chất nguyên liệu, doanh nghiệp có thể lựa chọn dòng máy phù hợp. Dưới đây là hai dòng máy nghiền tiêu biểu được ưa chuộng nhất hiện nay.
3.1. Máy Nghiền Con Lăn Đứng LM – Sự Lựa Chọn Cho Quy Mô Lớn
Đối với các dây chuyền sản xuất công suất lớn từ 10 đến 400 tấn/giờ, Máy nghiền con lăn đứng LM của Công ty Cổ phần Máy móc hạng nặng Liming Trịnh Châu là giải pháp tối ưu. Đây là một cỗ máy tích hợp nhiều chức năng: nghiền, sấy khô, phân ly và vận chuyển nguyên liệu cùng một lúc. Cấu trúc máy gọn gàng, chiếm ít diện tích lắp đặt, giảm chi phí xây dựng cơ bản và hạ tầng. Buồng nghiền được thiết kế đặc biệt tạo thành một vòng tuần hoàn khép kín với máy phân ly hiệu suất cao, giúp kiểm soát độ mịn chính xác và đồng đều. Đây là sự lựa chọn hoàn hảo cho các nhà máy xi măng, nhiệt điện và các khu công nghiệp chế biến khoáng sản phi kim loại quy mô lớn, đặc biệt là trong lĩnh vực nghiền than và xỉ lò cao.

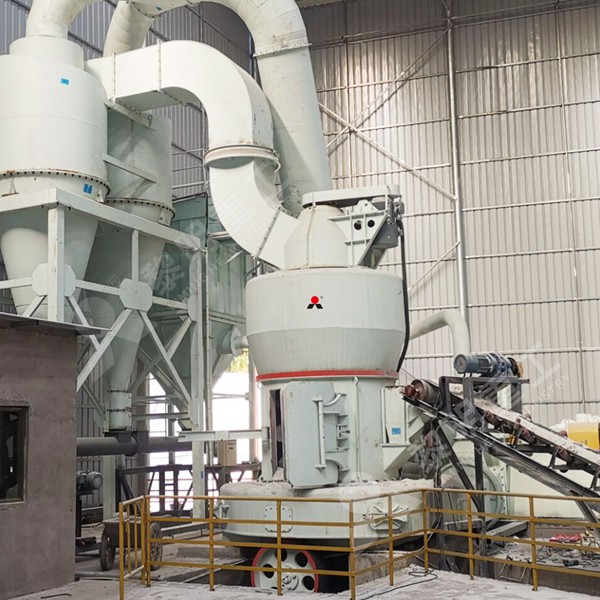

3.2. Máy Nghiền Bột Dạng Thang Châu Âu MTW – Hiệu Quả Và Linh Hoạt
Đối với nhu cầu sản xuất vừa và nhỏ, đòi hỏi sự linh hoạt và tiết kiệm năng lượng, Máy nghiền bột dạng thang Châu Âu MTW (European Type Trapezium Mill) của Liming là một bước tiến vượt bậc so với máy nghiền Raymond truyền thống. Đây là dòng máy được nâng cấp toàn diện với nhiều công nghệ được cấp bằng sáng chế độc quyền. Công suất đạt từ 3 đến 55 tấn/giờ, kích thước nguyên liệu đầu vào lên đến 50mm. Điểm đặc biệt của máy là hệ thống truyền động bằng bánh răng côn xoắn ốc có độ chính xác cao, giảm tiêu hao năng lượng và tiếng ồn. Máy phân ly động hiệu suất cao với cánh quạt có thể điều chỉnh vô cấp giúp kiểm soát độ mịn sản phẩm linh hoạt từ 613μm đến 44μm. Hệ thống vận hành vòng kín kết hợp thiết bị lọc bụi xung khí đảm bảo hoạt động sạch sẽ và thân thiện với môi trường. Dòng máy này đặc biệt phù hợp cho các nhà máy khử lưu huỳnh tại nhà máy nhiệt điện, sản xuất bột canxi cacbonat nặng, xử lý thạch cao và các ứng dụng phi kim loại khác.

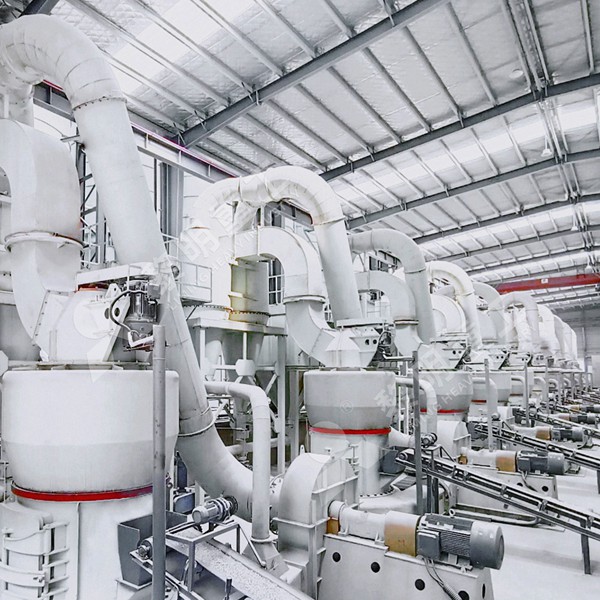

4. Nguyên Lý Hoạt Động Chi Tiết Của Dây Chuyền Nghiền Vòng Kín
Dây chuyền nghiền bột đá vôi vòng kín hoàn chỉnh không chỉ bao gồm máy nghiền mà còn có sự kết hợp của nhiều thiết bị phụ trợ như máy kẹp hàm, máy cấp liệu rung, máy phân ly, quạt gió, thiết bị thu hồi bụi và tủ điện điều khiển. Quy trình bắt đầu khi đá vôi có kích thước lớn được đưa qua máy kẹp hàm để giảm kích thước xuống còn khoảng 30-50mm. Nguyên liệu sau khi được nghiền thô sẽ được đưa vào phễu chứa thông qua gầu tải. Từ phễu chứa, bộ cấp liệu rung hoặc bộ cấp liệu có tần số biến thiên sẽ điều chỉnh lượng nguyên liệu đưa vào máy nghiền một cách đều đặn và liên tục.
Bên trong buồng nghiền của máy MTW, các con lăn và vòng nghiền tác động lực ép lên vật liệu, nghiền chúng thành bột. Luồng khí nóng được đưa từ ngoài vào cuốn theo bột đã nghiền lên máy phân ly. Tại đây, dưới tác động của lực ly tâm và lực quay của cánh quạt phân ly, các hạt bột có kích thước lớn hơn yêu cầu sẽ bị văng ra ngoài và rơi trở lại đĩa nghiền để tiếp tục quá trình nghiền. Các hạt đạt tiêu chuẩn sẽ đi qua cánh quạt và được đưa đến cyclone thu hồi sản phẩm. Khí sạch sau khi tách bụi tại cyclone sẽ tiếp tục được đưa đến thiết bị lọc bụi túi để loại bỏ hoàn toàn bụi mịn trước khi được thải ra ngoài qua quạt hút, tuần hoàn lại trong hệ thống. Chính vòng tuần hoàn khép kín của dòng khí này cũng giúp tiết kiệm nhiệt lượng và giảm thiểu thất thoát vật liệu ra môi trường.
5. Tính Toán Thiết Kế Và Tiêu Chí Lựa Chọn Hệ Thống
Việc lựa chọn một hệ thống nghiền bột đá vôi vòng kín phù hợp đòi hỏi sự khảo sát và tính toán kỹ lưỡng dựa trên nhiều yếu tố kỹ thuật. Các kỹ sư cần phân tích thành phần hóa học, độ cứng (thang Mohs), độ ẩm của nguyên liệu đầu vào. Tiếp theo, yêu cầu về độ mịn sản phẩm (thường được xác định bằng diện tích bề mặt riêng cm2/g hoặc tỷ lệ phần trăm lọt qua rây) và năng suất yêu cầu của nhà máy là yếu tố quan trọng nhất để xác định model máy. Ngoài ra, tính chất nguồn điện tại địa phương, điều kiện khí hậu có ảnh hưởng đến độ ẩm không khí, yêu cầu về mức độ tự động hóa và ngân sách đầu tư cũng cần được xem xét. Một hệ thống được thiết kế tối ưu không chỉ đáp ứng các chỉ tiêu kỹ thuật mà còn phải mang lại hiệu quả kinh tế lâu dài.
6. Dịch Vụ Kỹ Thuật Và Hỗ Trợ Vận Hành
Việc vận hành ổn định và kéo dài tuổi thọ thiết bị phụ thuộc rất lớn vào công tác bảo trì, bảo dưỡng và vận hành đúng quy trình. Các nhà sản xuất lớn như Liming không chỉ cung cấp thiết bị mà còn đồng hành cùng khách hàng trong suốt vòng đời của máy. Việc đào tạo nhân viên vận hành nắm vững quy trình khởi động, dừng máy, xử lý các sự cố thường gặp là vô cùng quan trọng. Cần có kế hoạch kiểm tra định kỳ các bộ phận mài mòn như con lăn, vòng nghiền, cánh quạt phân ly, kiểm tra hệ thống bôi trơn và hệ thống thủy lực. Việc sử dụng vật tư phụ tùng chính hãng sẽ đảm bảo hiệu suất và độ bền của máy. Với hơn 30 năm kinh nghiệm trong lĩnh vực sản xuất thiết bị nghiền, Công ty Cổ phần Máy móc hạng nặng Liming Trịnh Châu tự hào mang đến các giải pháp tổng thể cùng dịch vụ hậu mãi chu đáo, đội ngũ kỹ thuật giàu kinh nghiệm sẵn sàng hỗ trợ khách hàng trong việc lắp đặt, chạy thử, chuyển giao công nghệ và đào tạo vận hành mọi lúc mọi nơi.
7. Kết Luận
Hệ thống nghiền bột đá vôi vòng kín chính là tiêu chuẩn của ngành công nghiệp chế biến khoáng sản tiên tiến. Với khả năng kiểm soát chất lượng vượt trội, tiết kiệm năng lượng và bảo vệ môi trường, hệ thống này mang lại giá trị kinh tế to lớn cho nhà đầu tư. Việc lựa chọn thiết bị hoàn chỉnh và nhà cung cấp uy tín đóng vai trò quyết định đến sự thành công của dự án. Với hơn 30 năm phát triển, công nghệ vượt trội và hệ thống sản phẩm đa dạng từ máy nghiền con lăn đứng LM cho tới máy nghiền bột dạng thang MTW, Liming tự tin là đối tác chiến lược đáng tin cậy đồng hành cùng các doanh nghiệp Việt Nam trong tiến trình công nghiệp hóa, hiện đại hóa đất nước, góp phần phát triển ngành công nghiệp vật liệu Việt Nam một cách bền vững và hiệu quả.
FAQ – Các Câu Hỏi Thường Gặp Về Máy Nghiền Bột Đá Vôi Vòng Kín
Câu 1: Hệ thống nghiền vòng kín khác gì so với hệ thống nghiền hở?
Trả lời: Trong hệ thống nghiền hở, vật liệu chỉ đi qua máy nghiền một lần duy nhất nên dễ xuất hiện những hạt quá cỡ và hạt quá mịn, chất lượng sản phẩm không đồng đều. Ngược lại, hệ thống vòng kín sử dụng máy phân ly để kiểm tra kích thước hạt đầu ra, tự động đưa những hạt chưa đạt tiêu chuẩn quay trở lại máy nghiền để nghiền lại. Nhờ vậy, sản phẩm cuối cùng có độ mịn đồng đều và hệ thống hoạt động hiệu quả về mặt năng lượng hơn. Điều này giúp giảm chi phí điện năng tiêu thụ cho mỗi tấn sản phẩm và nâng cao chất lượng bột đá vôi.
Câu 2: Độ mịn của bột đá vôi sau khi nghiền có thể đạt được là bao nhiêu?
Trả lời: Độ mịn phụ thuộc vào loại máy nghiền sử dụng. Với máy nghiền Raymond cải tiến MTW, độ mịn có thể đạt từ 613μm đến 44μm (tương đương 30-325 mesh). Còn với máy nghiền siêu mịn MW, độ mịn có thể đạt tới d97 ≤ 5μm (tương đương 325 – 3250 mesh). Máy phân ly động trong hệ thống vòng kín cho phép điều chỉnh độ mịn linh hoạt để đáp ứng các yêu cầu khác nhau của từng ngành công nghiệp như sơn, nhựa hay khử lưu huỳnh.
Câu 3: Quy trình bảo trì máy nghiền vòng kín như thế nào để đảm bảo tuổi thọ và hiệu suất?
Trả lời: Quy trình bảo trì bắt buộc bao gồm kiểm tra thường xuyên các chi tiết mài mòn như con lăn và vòng nghiền, kiểm tra mức dầu bôi trơn trong hộp giảm tốc và ổ trục, kiểm tra độ căng của dây đai truyền động. Cần kiểm tra định kỳ tình trạng hoạt động của máy phân ly và các van điều chỉnh khí. Song song đó, việc kiểm tra và thay thế lưới lọc bụi định kỳ cũng rất quan trọng để duy trì áp suất âm trong hệ thống. Doanh nghiệp nên lập kế hoạch bảo trì định kỳ hàng tháng, hàng quý và hàng năm theo tài liệu hướng dẫn của nhà sản xuất.
Câu 4: Làm thế nào để kiểm soát được độ ẩm của bột đá vôi sau khi nghiền trong hệ thống vòng kín?
Trả lời: Hệ thống vòng kín có khả năng linh hoạt điều chỉnh nhiệt độ của không khí nóng cấp vào buồng nghiền. Trong quá trình nghiền, lượng khí nóng này sẽ sấy khô vật liệu đồng thời với quá trình nghiền. Người vận hành có thể tăng hoặc giảm nhiệt độ khí cấp vào, điều chỉnh lưu lượng quạt hút để kiểm soát độ ẩm của bột sau phân ly trong khoảng cho phép (thường dưới 1%). Điều này giúp sản phẩm cuối đạt tiêu chuẩn bảo quản và sử dụng trong các ứng dụng yêu cầu nghiêm ngặt về độ khô.
Câu 5: Hệ thống nghiền vòng kín có yêu cầu đặc biệt gì về hệ thống an toàn và môi trường không?
Trả lời: Hệ thống vòng kín hoạt động dưới áp suất âm, vì thế bụi sẽ không bị rò rỉ ra ngoài môi trường. Hệ thống được trang bị van an toàn, cảm biến nhiệt độ để chống quá nhiệt và các thiết bị chống cháy nổ. Đồng thời, khí sạch sau khi qua túi lọc bụi được kiểm tra đạt tiêu chuẩn môi trường mới thải ra ngoài. Lượng bụi thu hồi được sẽ quay trở lại hệ thống để thu hồi sản phẩm, giảm thất thoát, đảm bảo hệ thống vận hành an toàn, sạch sẽ và tiết kiệm tuyệt đối.
