1. Giới Thiệu Về Nghiền Đá Vôi Bằng Công Nghệ Con Lăn
Trong bối cảnh công nghiệp hóa và hiện đại hóa ngày càng phát triển, nhu cầu về vật liệu xây dựng, đặc biệt là xi măng và bột đá vôi siêu mịn, đang tăng cao chưa từng thấy. Đá vôi (CaCO3) là nguyên liệu thô quan trọng không thể thiếu trong sản xuất xi măng, vôi công nghiệp, bột đá cho ngành sơn, nhựa, cao su, giấy và xử lý môi trường. Để đáp ứng nhu cầu ngày càng khắt khe về chất lượng sản phẩm, hiệu suất cao và tiết kiệm năng lượng, công nghệ nghiền bằng máy nghiền con lăn đã trở thành xu hướng tất yếu, thay thế dần các loại máy nghiền bi truyền thống.
Máy nghiền đá vôi công nghệ con lăn (Vertical Roller Mill – VRM) là một thiết bị nghiền mịn tiên tiến, tích hợp nhiều chức năng trong một hệ thống duy nhất: nghiền, sấy, phân ly và vận chuyển bột. Khác với máy nghiền bi sử dụng lực va đập và ma sát của bi thép, máy nghiền con lăn sử dụng nguyên lý nghiền áp lực cao giữa bàn nghiền và con lăn. Điều này mang lại những ưu điểm vượt trội về tiêu thụ điện năng, chi phí bảo trì và khả năng kiểm soát độ mịn của sản phẩm cuối.
Bài viết này sẽ đi sâu vào phân tích cấu tạo, nguyên lý hoạt động, cũng như những lợi ích kinh tế kỹ thuật mà công nghệ con lăn mang lại trong dây chuyền nghiền đá vôi. Chúng tôi cũng sẽ giới thiệu các dòng sản phẩm máy nghiền con lăn tiêu biểu từ công ty TNHH Công nghiệp Nặng Liming (Henan Liming Heavy Industry Co., Ltd.), một trong những đơn vị hàng đầu thế giới trong lĩnh vực sản xuất thiết bị khai thác và nghiền khoáng sản.
2. Tổng Quan Về Thiết Bị Nghiền Con Lăn Đứng (VRM)
Máy nghiền con lăn đứng về cơ bản là một hệ thống nghiền kín, hoạt động liên tục. Cấu tạo chính của máy bao gồm: cụm bàn nghiền (grinding table) quay tròn, cụm con lăn (roller) hình trụ hoặc côn được ép chặt vào bàn nghiền bằng hệ thống thủy lực, cánh tay đòn (rocker arm), bộ phận phân ly động (dynamic separator) và hệ thống mâm cấp liệu. Toàn bộ các bộ phận này được lắp đặt bên trong một vỏ máy kín, tạo thành một hệ thống vận hành an toàn và sạch sẽ.
Về nguyên lý hoạt động, vật liệu đá vôi được đưa vào qua cửa nạp liệu ở giữa bàn nghiền. Dưới tác dụng của lực ly tâm từ sự quay của bàn nghiền, vật liệu được dàn đều ra phía ngoài và đi vào vùng nghiền. Tại đây, các con lăn với áp lực thủy lực cực lớn sẽ tác động lên lớp vật liệu, tạo ra ứng suất nén vỡ. Lớp vật liệu được nghiền thành bột mịn và bị thổi bay lên bởi dòng khí nóng (được sấy nóng từ bộ phận sinh nhiệt hoặc khí thải của lò). Dòng khí mang bột đá đi qua bộ phân ly, nơi hạt mịn (đạt độ mịn yêu cầu) sẽ được lọc ra ngoài thu hồi như sản phẩm, còn hạt thô sẽ rơi trở lại bàn nghiền để tiếp tục quá trình nghiền.
3. Ưu Điểm Vượt Trội Của Máy Nghiền Con Lăn So Với Máy Nghiền Bi
Sự khác biệt rõ rệt nhất giữa máy nghiền con lăn và máy nghiền bi nằm ở hiệu suất năng lượng và phương thức nghiền. Trong khi máy nghiền bi yêu cầu lượng điện năng rất lớn để quay toàn bộ thùng nghiền nặng nề và tạo ra tiếng ồn lớn, thì máy nghiền con lăn chỉ cần năng lượng để duy trì chuyển động của bàn nghiền và con lăn nhẹ hơn nhiều. Kết quả là, máy nghiền con lăn có thể tiết kiệm từ 30% đến 50% điện năng tiêu thụ cho cùng một sản lượng nghiền.
Một ưu điểm quan trọng khác là khả năng sấy khô kết hợp trong quá trình nghiền. Máy nghiền con lăn đứng có thể xử lý các nguyên liệu có độ ẩm lên đến 20-25% mà không cần phải qua công đoạn sấy sơ bộ riêng biệt. Dòng khí nóng đi vào máy sẽ đồng thời làm nhiệm vụ sấy khô và vận chuyển bột. Điều này đơn giản hóa dây chuyền sản xuất, giảm bớt thiết bị sấy phụ trợ, từ đó tiết kiệm diện tích lắp đặt và chi phí đầu tư ban đầu.
Ngoài ra, độ mịn của sản phẩm từ máy nghiền con lăn rất đồng đều và dễ dàng được điều chỉnh bằng cách thay đổi tốc độ quay của bộ phân ly động. Hệ thống điều khiển tự động PLC (Programmable Logic Controller) hiện đại cho phép giám sát toàn bộ quá trình vận hành, theo dõi các thông số kỹ thuật, cũng như chẩn đoán sự cố từ xa, đảm bảo máy móc luôn hoạt động ở trạng thái tối ưu nhất. Bảo trì cũng trở nên dễ dàng hơn vì con lăn có thể được đưa ra ngoài để kiểm tra và sửa chữa mà không cần phải tháo dỡ toàn bộ máy.
4. Khuynh Hướng Ứng Dụng Trong Các Nhà Máy Xi Măng Và Bột Đá Vôi
Ngành sản xuất xi măng là ngành tiêu thụ năng lượng lớn nhất trong lĩnh vực vật liệu xây dựng. Việc áp dụng máy nghiền con lăn công nghệ cao không chỉ giúp giảm chi phí điện năng, giảm phát thải khí nhà kính (CO2), mà còn cải thiện đáng kể chất lượng xi măng thông qua việc kiểm soát chính xác độ mịn và lựa chọn phân bố kích thước hạt (PSD) của bột nghiền. Các nhà máy xi măng hiện đại ngày nay hầu hết đều sử dụng máy nghiền con lăn cho cả công đoạn nghiền nguyên liệu thô (raw meal) và nghiền than , thậm chí là nghiền xi măng thành phẩm với độ ẩm thấp.
Đối với ngành sản xuất bột đá vôi cacbonat (GCC – Ground Calcium Carbonate), máy nghiền con lăn cũng được ưa chuộng để sản xuất bột siêu mịn phục vụ cho ngành sơn, nhựa, giấy. Nhờ khả năng điều chỉnh tốc độ phân ly, các doanh nghiệp có thể dễ dàng tạo ra nhiều cấp độ mịn khác nhau, từ bột thô 200 mesh (75 micron) đến bột siêu mịn 800 mesh (15 micron) hay mịn hơn, đáp ứng yêu cầu khắt khe của từng ứng dụng cụ thể.

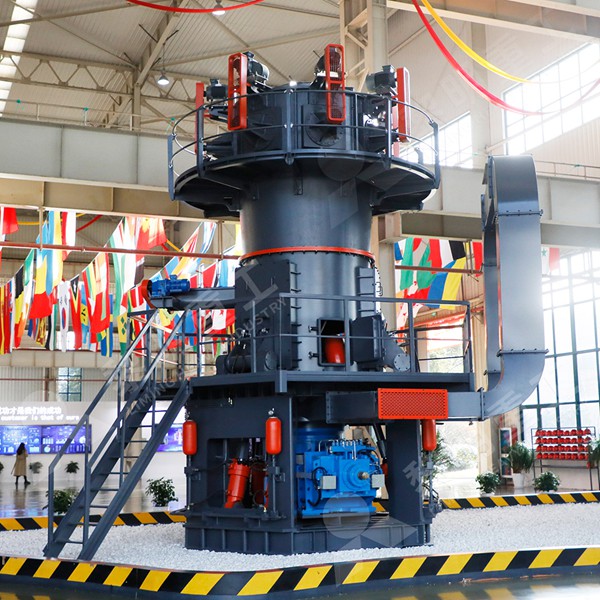

5. Giới Thiệu Dòng Máy Nghiền Con Lăn Đứng LM Của Liming
Với hơn 30 năm kinh nghiệm trong lĩnh vực sản xuất thiết bị nghiền, Công ty TNHH Công nghiệp Nặng Liming (Liming Heavy Industry) đã cho ra đời dòng máy nghiền con lăn đứng (LM Vertical Roller Mill) mang thương hiệu riêng, khẳng định vị thế dẫn đầu trên thị trường quốc tế. Máy nghiền LM được thiết kế theo công nghệ tiên tiến, sử dụng nhiều bằng sáng chế độc quyền, mang lại giá trị sử dụng vượt trội cho khách hàng.
Máy nghiền con lăn đứng LM của Liming có năng suất rất lớn, từ 10 – 400 tấn/giờ, công suất này phù hợp cho cả các nhà máy xi măng quy mô lớn lẫn các nhà máy bột đá vôi chuyên dụng. Kích thước nguyên liệu đầu vào có thể lên tới 30-55mm, giúp giảm tải cho các máy đập trước đó. Một điểm mạnh của LM là hệ thống tích hợp ba trong một: nghiền – sấy – phân ly. Nó có thể giải quyết cùng lúc nhiệm vụ nghiền thô và nghiền mịn các vật liệu có độ cứng trung bình, độ ẩm cao trong các ngành công nghiệp như xi măng, điện lực (nghiền than), luyện kim, hóa chất và khoáng sản phi kim loại.

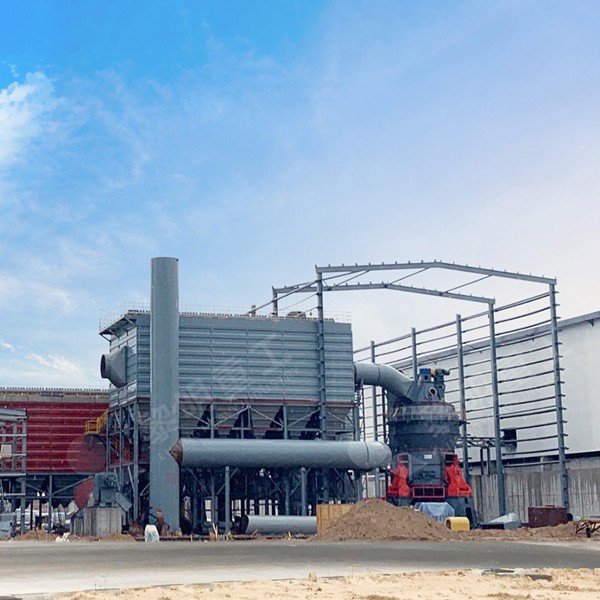

Liming Heavy Industry đặc biệt chú trọng đến hiệu quả kinh tế và bảo vệ môi trường. Máy nghiền LM được trang bị hệ thống lọc bụi xung áp lực (pulse dust collector) đạt tiêu chuẩn khí thải châu Âu, đảm bảo quá trình sản xuất xanh, sạch và thân thiện với môi trường. Toàn bộ cụm nghiền được đặt trong hệ thống kín, vận hành dưới áp suất âm (negative pressure) nên hạn chế tối đa bụi phát tán ra ngoài không khí. Bên cạnh đó, hệ thống thu hồi khí hồi lưu (air re-circulation) giúp tận dụng nhiệt từ khí thải, giảm tiêu hao nhiên liệu cho bộ sấy.
6. Ứng Dụng Và Cấu Hình Điển Hình Của Máy Nghiền Con Lăn

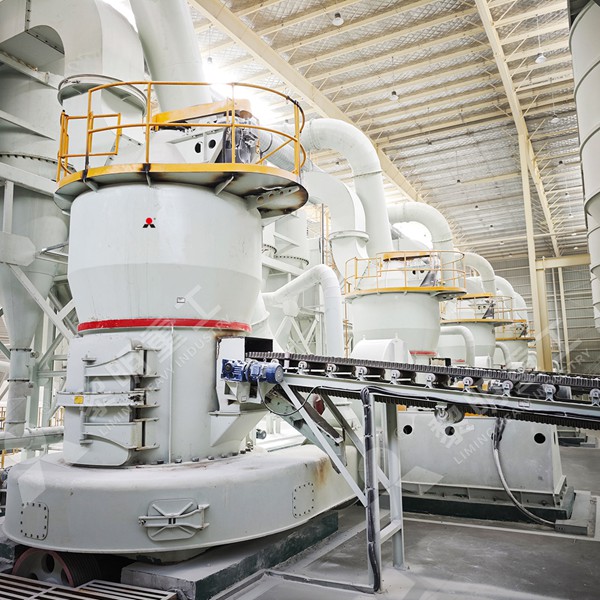

Máy nghiền đá vôi công nghệ con lăn được ứng dụng rộng rãi trong các dây chuyền sản xuất hiện đại. Cấu hình tiêu biểu cho một trạm nghiền bột đá vôi công suất vừa và nhỏ thường bao gồm: máy kẹp hàm (Jaw Crusher) dùng để đập thô đá vôi từ các mỏ về kích thước 30-50mm nhằm phù hợp với yêu cầu cấp liệu của máy nghiền con lăn. Sau đó, băng tải hoặc gầu nâng (elevator) sẽ đưa nguyên liệu lên phễu chứa (hopper) và được cấp liệu xuống máy nghiền con lăn thông qua một bộ phận cấp liệu có biến tần (variable-frequency belt feeder).
Đối với các ứng dụng công nghiệp đặc thù hơn như xử lý đá vôi cho nhà máy điện, hay nghiền thạch cao làm phụ gia xi măng, công nghệ con lăn cũng tỏ ra rất linh hoạt. Ví dụ, dòng máy nghiền bột thô kiểu Châu Âu MTW (European Type Trapezium Mill) của Liming là sản phẩm nâng cấp của máy nghiền Raymond và máy nghiền con lắc truyền thống, chuyên dụng cho công đoạn nghiền thô và mịn vừa. Với năng suất từ 3-50 tấn/giờ, MTW là lựa chọn lý tưởng cho các nhà máy vừa và nhỏ cần xử lý đa dạng nguyên liệu như đá vôi, thạch cao, than đá, với độ cứng Mohs nhỏ hơn 7 và độ ẩm nhỏ hơn 6%.
Còn nếu mục tiêu của doanh nghiệp là sản xuất bột đá siêu mịn (325 mesh đến 3250 mesh) cho ngành cao cấp, Liming cung cấp máy nghiền bột vi mô MW (Micro Powder Mill). Đây là dòng máy nghiền trung tốc, hấp thụ công nghệ nghiền bột Thụy Điển tiên tiến, có thể nghiền vật liệu đến độ mịn d97 ≤ 5μm. Thiết bị này mang lại lợi thế cạnh tranh rất lớn cho các nhà sản xuất bột đá vôi (CaCO3) dùng cho ngành sơn, nhựa, giấy và mỹ phẩm.
7. Phân Tích Kỹ Thuật Hiệu Suất Nghiền Và Chất Lượng Bột Thành Phẩm
Chất lượng bột đá vôi sau khi nghiền phụ thuộc rất lớn vào cấu trúc cơ khí và thông số vận hành của máy nghiền con lăn. Một hệ thống phân ly động đóng vai trò then chốt. Bộ phân ly này có cấu tạo là một roto quay tốc độ cao, khi dòng khí chứa bột đi qua, hạt thô bị văng ra ngoài nhờ lực ly tâm và rơi trở lại bàn nghiền. Hạt mịn đi qua cánh quạt và được thu hồi. Bằng cách điều chỉnh tốc độ roto phân ly (RPM – revolutions per minute), người vận hành có thể kiểm soát độ mịn của sản phẩm một cách trực tiếp ngay tại buồng điều khiển trung tâm.
Độ mịn của bột đá vôi có thể được kiểm soát trong dải rộng từ vài trăm micron đến vài chục micron. Bề mặt riêng (Blaine) của bột xi măng nguyên liệu thô dao động trong khoảng 4000 đến 6000 cm²/g. Máy nghiền con lăn cho phép sản xuất ra sản phẩm có độ phân bố hạt hẹp, đều hơn, giúp xi măng có cường độ phát triển tốt hơn và giảm lượng nước yêu cầu trong quá trình trộn bê tông. Việc kiểm soát tỷ lệ phần trăm còn lại trên sàng (residue percentage) trở nên dễ dàng, chính xác và ổn định theo thời gian với hệ thống bôi trơn và áp suất thủy lực ổn định.
8. Tầm Quan Trọng Của Việc Lựa Chọn Công Nghệ Phù Hợp Và Kết Luận
Việc đầu tư vào một hệ thống nghiền đá vôi hiện đại và hiệu quả là một quyết định chiến lược của mỗi doanh nghiệp. Không phải cứ công nghệ đắt tiền là tốt nhất, mà cần lựa chọn công nghệ phù hợp với quy mô, vật liệu đầu vào và yêu cầu chất lượng sản phẩm đầu ra. Máy nghiền con lăn công nghệ Châu Âu, với vô số ưu điểm về năng suất, tiết kiệm năng lượng và khả năng sấy khô kết hợp, chắc chắn là lựa chọn hàng đầu cho các nhà máy hiện đại. Trong bối cảnh chi phí năng lượng và vật tư ngày một gia tăng, một thiết bị có tuổi thọ cao và chi phí vận hành thấp sẽ mang lại lợi nhuận bền vững.
Để kết luận, công nghệ máy nghiền con lăn (VRM) đang ngày càng hoàn thiện hơn với sự phát triển của khoa học vật liệu, hệ thống điều khiển tự động và thiết kế cơ khí. Công ty TNHH Công nghiệp nặng Liming (Liming Heavy Industry Co., Ltd.) tự hào là một trong những tập đoàn sản xuất thiết bị nghiền sàng hàng đầu, sở hữu trụ sở rộng 80.000m² tại khu công nghệ cao Trịnh Châu và một phân xưởng khác rộng 67.000m² ở Thượng Nhai. Với triết lý “Khoa học là động lực, công nghệ là sức mạnh”, Liming cam kết cung cấp cho khách hàng những dây chuyền nghiền đá vôi đồng bộ, tối ưu và thân thiện với môi trường nhất. Sự thành công của chúng tôi có được nhờ sự tin tưởng và hợp tác lâu dài của hàng nghìn doanh nghiệp trên khắp thế giới.
FAQ (Các câu hỏi thường gặp về máy nghiền)
- Câu hỏi: Tôi nên chọn máy nghiền con lăn đứng hay máy nghiền bi để nghiền bột đá vôi?
Trả lời: Điều này phụ thuộc vào yêu cầu của bạn. Nếu bạn cần năng suất lớn, tiết kiệm điện năng tối đa và kết hợp sấy khô vật liệu có độ ẩm cao, máy nghiền con lăn là lựa chọn tốt hơn hẳn. Nếu bạn có yêu cầu đặc biệt về độ mịn cực cao và năng suất không quá lớn, máy nghiền bột vi mô MW hoặc máy nghiền Raymond truyền thống có thể là phù hợp hơn. - Câu hỏi: Độ ẩm của đá vôi ảnh hưởng thế nào đến hiệu quả nghiền trên máy con lăn?
Trả lời: Máy nghiền con lăn có khả năng sấy khô rất tốt. Nếu độ ẩm dưới 10%, máy nghiền có thể vận hành hoàn toàn bình thường mà không cần hỗ trợ thêm. Nếu độ ẩm từ 10-20%, bạn cần bổ sung thêm thiết bị sấy hoặc sử dụng khí thải nóng từ các bộ phận khác để làm khô liệu trong quá trình nghiền, tận dụng triệt để trong hệ thống kín. - Câu hỏi: Chi phí bảo trì máy nghiền con lăn có cao không?
Trả lời: Thông thường, chi phí bảo trì của máy nghiền con lăn thấp hơn máy nghiền bi vì ít chi tiết hao mòn hơn. Tuy nhiên, các bộ phận quan trọng như con lăn và bàn nghiền có chi phí ban đầu cao. Tại Liming, chúng tôi sử dụng vật liệu chống mài mòn composite nhiều lớp, giúp tăng tuổi thọ lên đến 1.5 – 2 lần so với các loại thông thường, kéo dài chu kỳ bảo dưỡng. - Câu hỏi: Làm thế nào để điều chỉnh độ mịn của bột đá vôi đầu ra?
Trả lời: Có hai cách chính để điều chỉnh độ mịn. Thứ nhất là điều chỉnh tốc độ quay của bộ phân ly động (dynamic separator) – tăng tốc độ sẽ cho bột mịn hơn. Thứ hai là điều chỉnh áp lực nghiền của xi lanh thủy lực, áp lực càng cao bột càng mịn và năng suất tăng, nhưng bạn cần cân nhắc giữa độ mịn và năng suất để đạt hiệu quả kinh tế tốt nhất. - Câu hỏi: Hệ thống lọc bụi cho máy nghiền hoạt động như thế nào?
Trả lời: Hầu hết các máy nghiền con lăn hiện đại đều được trang bị lọc bụi tay áo (pulse-jet bag filter). Dòng khí mang bụi sau khi đi qua bộ phân ly sẽ chuyển vào túi vải lọc, bụi được giữ trên bề mặt túi và được rung giũ định kỳ bằng khí nén, rơi xuống phễu thu hồi. Khí sạch được thải ra ngoài đạt tiêu chuẩn môi trường, các hạt bụi còn sót lại không đáng kể.
