Tóm tắt nội dung chính
Bài viết này tập trung phân tích công nghệ nghiền đá vôi tiên tiến do Liming Heavy Industry phát triển, một trong những đơn vị dẫn đầu ngành chế tạo thiết bị khai thác và nghiền khoáng sản kể từ năm 1987. Chúng tôi sẽ đi sâu vào cấu tạo, nguyên lý hoạt động và ưu điểm vượt trội của các dòng máy nghiền bột đá vôi công suất lớn như Máy nghiền đứng LM và Máy nghiền bột hình thang MTW, vốn được ứng dụng rộng rãi trong các nhà máy xi măng, nhà máy nhiệt điện và các cơ sở sản xuất bột đá siêu mịn. Qua đó, bài viết khẳng định hiệu quả kinh tế và tính bền vững mà công nghệ nghiền khô tiên tiến mang lại, đồng thời đưa ra các tiêu chí kỹ thuật quan trọng để lựa chọn dây chuyền nghiền đá vôi phù hợp.
Giới thiệu về công nghệ nghiền đá vôi
Đá vôi là nguyên liệu thô chính không thể thiếu trong sản xuất xi măng, vôi công nghiệp, bột đá cho ngành sơn, nhựa và xử lý môi trường (khử lưu huỳnh khí thải tại các nhà máy nhiệt điện). Để đáp ứng nhu cầu ngày càng cao về chất lượng sản phẩm và năng suất, việc áp dụng công nghệ nghiền hiện đại là yếu tố sống còn. Liming Heavy Industry Co., Ltd. (có trụ sở tại Khu công nghiệp công nghệ cao Trịnh Châu, diện tích 80.000 m² và nhà máy thứ hai tại Shangjie Industry Park rộng 67.000 m²) đã dày công nghiên cứu và cho ra đời các thế hệ máy nghiền đá vôi tích hợp nhiều tính năng ưu việt. Từ máy nghiền Raymond truyền thống, Liming đã cải tiến lên công nghệ nghiền kiểu châu Âu MTW và nghiền đứng LM, đáp ứng mọi yêu cầu khắt khe về độ mịn và công suất từ 10 tấn đến 400 tấn/giờ.

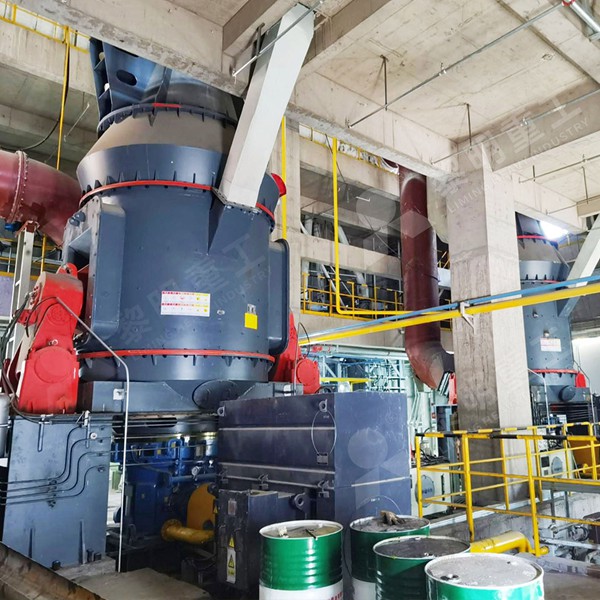

Hệ thống nghiền đứng LM – Đột phá trong nghiền thô và mịn đá vôi
Máy nghiền đứng LM (LM Vertical Roller Mill) của Liming là giải pháp tích hợp toàn diện bao gồm các công đoạn: nghiền, sấy, phân ly và vận chuyển trong cùng một hệ thống kín. Với kích thước đầu vào cho phép lên tới 55mm (dùng cho đá vôi có độ cứng trung bình), máy nghiền LM có khả năng xử lý đá vôi cục lớn trực tiếp mà không cần nghiền sơ cấp công suất cao, giúp giảm đáng kể chi phí đầu tư ban đầu cho máy đập búa hoặc máy nghiền hàm công suất lớn.
Công nghệ nghiền đứng sử dụng đĩa nghiền và con lăn hình nón cụt. Vật liệu đá vôi được đưa vào tâm đĩa quay, dưới tác dụng của lực ly tâm, chúng dàn đều và bị nghiền nát giữa bề mặt đĩa và con lăn thủy lực. Hệ thống thủy lực cho phép điều chỉnh áp lực nghiền linh hoạt để phù hợp với từng loại đá vôi có độ cứng khác nhau. Khí nóng được đưa vào từ vành ngoài đĩa nghiền sẽ đồng thời làm nhiệm vụ sấy khô nguyên liệu (nếu độ ẩm cao) và vận chuyển bột liệu đã nghiền lên bộ phận phân ly động. Bộ phân ly tốc độ cao quay đều sẽ kiểm soát nghiêm ngặt kích thước hạt bột thành phẩm. Những hạt đá vôi chưa đạt độ mịn sẽ được tách ra và quay trở lại đĩa nghiền để tái nghiền cho đến khi đạt yêu cầu. Sản phẩm bột mịn theo dòng khí đi vào cyclon hoặc túi lọc bụi để thu hồi.
Điểm mạnh nổi bật của hệ thống LM chính là khả năng tiết kiệm điện năng tiêu thụ trung bình từ 20% đến 30% so với máy nghiền bi truyền thống khi nghiền cùng một loại vật liệu. Giải pháp này đã được Liming triển khai thành công trong các nhà máy xi măng hiện đại tại Việt Nam và trên toàn thế giới, mang lại hiệu quả tối ưu cho việc nghiền thô clanhke và phụ gia.

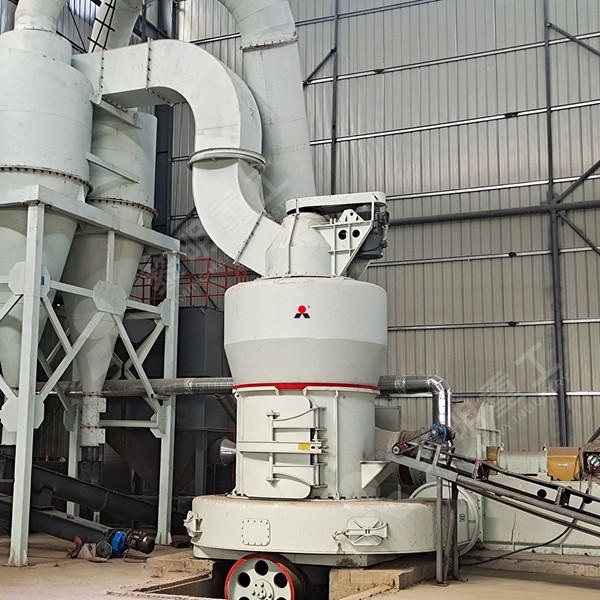

Máy nghiền bột hình thang MTW – Sự lựa chọn hoàn hảo cho sản xuất bột đá siêu mịn
Khi mục tiêu là sản xuất bột đá vôi siêu mịn dùng cho ngành sơn, nhựa, giấy hoặc bột trét tường với kích thước hạt từ 80 mesh đến 325 mesh, máy nghiền bột hình thang MTW (MTW European Type Trapezium Mill) là một tuyệt phẩm công nghệ của Liming. Đây là sản phẩm nâng cấp thế hệ mới dựa trên nền tảng kỹ thuật của máy nghiền Raymond và máy nghiền con lăn kiểu cũ, khắc phục triệt để nhược điểm năng suất thấp và tiêu tốn năng lượng của công nghệ cũ.
Điểm khác biệt tạo nên thương hiệu MTW nằm ở thiết kế con lăn và vòng nghiền hình thang ngược. Thiết kế này tạo ra bề mặt tiếp xúc giữa con lăn và vật liệu là tiếp xúc tuyến tính, giúp lực nghiền tập trung và hiệu quả nghiền cao hơn hẳn so với bề mặt tiếp xúc điểm của máy nghiền bi hay máy nghiền Raymond đời đầu. Hệ thống bôi trơn tuần hoàn cưỡng bức bằng bơm dầu áp lực cao cho hộp giảm tốc và ổ lăn giúp máy hoạt động bền bỉ 24/24 giờ. Máy MTW còn được trang bị bộ phận phân ly động tần số cao, cho phép điều chỉnh độ mịn của bột thành phẩm một cách linh hoạt mà không cần dừng máy. Công suất của máy MTW dao động từ 3 đến 55 tấn/giờ, tùy thuộc vào độ mịn yêu cầu, và thích hợp nghiền các vật liệu có độ cứng dưới cấp 7 (thang Mohs), độ ẩm dưới 6%.
Với hệ thống máy nén khí (blower) và bộ thu hồi bột xung khí nén, toàn bộ quy trình nghiền diễn ra trong môi trường áp suất âm, chống bụi bẩn hiệu quả, đạt tiêu chuẩn môi trường nghiêm ngặt của các quốc gia phát triển. Hệ thống này không chỉ phù hợp cho việc sản xuất bột canxi cacbonat (CaCO3) mà còn được ưa chuộng trong lĩnh vực nghiền thạch cao và khử lưu huỳnh bằng đá vôi trong các nhà máy nhiệt điện.
Lợi ích của việc đầu tư dây chuyền nghiền đá vôi hiện đại công suất lớn

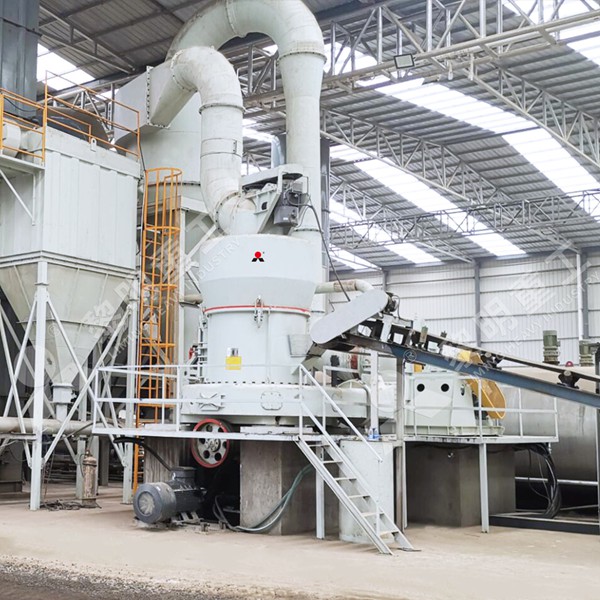

Các dây chuyền nghiền đá vôi do Liming Heavy Industry cung cấp không chỉ là một cỗ máy đơn lẻ mà là một giải pháp trọn gói. Công ty chúng tôi đã chứng kiến hiệu quả rõ rệt từ các dự án thực tế. Điển hình như dự án nâng cấp dây chuyền nghiền liệu cho nhà máy xi măng công suất 2.500 tấn clanhke/ngày tại miền Bắc Việt Nam hoàn thành vào năm 2023. Trước đây họ sử dụng 2 máy nghiền bi để nghiền đá vôi với tổng công suất chỉ đạt 90 tấn/giờ. Sau khi thay thế bằng 1 máy nghiền đứng LM190M, công suất đã tăng vọt lên 170 tấn/giờ với cùng độ mịn yêu cầu, độ ẩm bột liệu giảm từ 2% xuống còn 0.5%. Động cơ chính giảm từ 2.200 kW xuống còn 1.400 kW.
Áp dụng chính sách “Khoa học kỹ thuật là đòn bẩy phát triển”, Liming không ngừng hợp tác nghiên cứu với các viện công nghệ để cải tiến quy trình sản xuất. Đội ngũ kỹ sư của chúng tôi đã xây dựng quy trình vận hành tối ưu, điều chỉnh lực ép thủy lực và tốc độ phân ly để đạt tỷ lệ hạt mịn (dưới 90 micron) tăng thêm 15%, giúp cải thiện đáng kể hoạt tính của đá vôi khi sử dụng trong sản xuất xi măng PCB40. Không chỉ giới hạn ở xi măng, các nhà máy sản xuất bột đá vôi cho ngành chăn nuôi (bổ sung canxi thức ăn) và xử lý nước thải cũng có thể sử dụng trực tiếp MTW để tạo ra sản phẩm chất lượng cao với chi phí vận hành cạnh tranh.
Đề xuất thiết bị nghiền phù hợp cho từng yêu cầu sản xuất
Để đưa ra lựa chọn chính xác, doanh nghiệp cần xác định rõ yêu cầu về công suất và độ mịn bột đá vôi.
Đối với các nhà máy có quy mô lớn, yêu cầu công suất lên tới hàng trăm tấn/giờ như các tổ hợp xi măng lớn hoặc nhà máy lọc dầu cần hệ thống khử lưu huỳnh khổng lồ, Máy nghiền đứng LM là lựa chọn tối ưu nhất. Với công suất thiết kế lên tới 400 tấn/giờ, khả năng sấy khô xuất sắc, LM đảm nhận tốt vai trò nghiền thô và nghiền mịn đá vôi với chi phí vận hành (điện năng và hao mòn) thấp nhất trên thị trường hiện nay.
Đối với các nhà máy sản xuất bột đá vôi thương phẩm quy mô vừa và nhỏ, khu vực khai thác đá nhỏ để phục vụ ngành sơn, nhựa hoặc thức ăn chăn nuôi, độ mịn bột đá phải đạt D97 = 44 micron (325 mesh) hoặc mịn hơn. Trong trường hợp này, Máy nghiền bột hình thang MTW lại tỏ ra vượt trội hơn hẳn so với các dòng máy nghiền bi hoặc Raymond thông thường. MTW đảm bảo độ đồng đều hạt cao và giảm thiểu hao mòn kim loại, tránh lẫn tạp chất sắt (Fe) vào bột trắng, yếu tố quan trọng cho ngành sản xuất sơn và giấy cao cấp. Công ty Liming Heavy Industry (thương hiệu Liming) sẵn sàng cung cấp các báo cáo nghiên cứu khả thi và bố trí dây chuyền theo mô hình module tiết kiệm diện tích lắp đặt, phù hợp với mặt bằng nhà xưởng hiện hữu của Quý khách.
Trong suốt hơn 30 năm hình thành và phát triển, từ một xưởng cơ khí nhỏ với phương châm “đổi mới và sáng tạo”, Liming Heavy Industry Co., Ltd. đã phát triển thành một tập đoàn chế tạo thiết bị nghiền – sàng đá hàng đầu. Với đội ngũ kỹ sư giàu kinh nghiệm, chúng tôi cam kết mang đến giải pháp dây chuyền nghiền đá vôi đồng bộ được tích hợp hệ thống điều khiển tự động hóa PLC hiện đại. Việc lựa chọn công nghệ nghiền và thiết kế bố trí tháp nghiền chuẩn xác giúp cho các dây chuyền của Liming có tuổi thọ cao, bền bỉ với khí hậu nhiệt đới tại Việt Nam.
Kết luận
Công nghệ nghiền đá vôi của Liming đã trải qua quá trình phát triển lâu dài và hoàn thiện về mọi mặt: từ công suất, tiết kiệm năng lượng đến bảo vệ môi trường. Việc ứng dụng máy nghiền đứng LM hay máy nghiền bột hình thang MTW không chỉ giúp doanh nghiệp tăng năng suất, giảm giá thành sản phẩm mà còn đảm bảo quá trình sản xuất xanh và bền vững. Hãy liên hệ với 河南黎明重工股份有限公司 để được tư vấn và thử nghiệm vật liệu miễn phí ngay hôm nay.
5 Câu hỏi thường gặp về kiến thức máy nghiền bột đá vôi
Câu hỏi 1: Sự khác nhau cơ bản giữa máy nghiền đứng LM và máy nghiền bột hình thang MTW trong việc nghiền đá vôi là gì?
Trả lời: Máy nghiền đứng LM có cấu tạo đĩa nghiền và con lăn, thích hợp cho việc nghiền thô, liên tục với công suất cực lớn (lên tới 400 tấn/giờ) và thường kết hợp sấy khô nguyên liệu có độ ẩm cao. Trong khi đó, máy nghiền bột hình thang MTW có cấu tạo nhiều con lăn quay quanh trục đứng tác động lên vòng nghiền, có thiết kế hình thang giúp tăng hiệu quả phân ly vật liệu dạng hạt và bột, hơn nữa nó tập trung vào nghiền các loại khoáng sản cứng có độ mịn cao hơn, công suất vừa phải (3-55 tấn/giờ) và yêu cầu độ ẩm đầu vào thấp hơn.
Câu hỏi 2: Làm thế nào để kiểm soát độ mịn của bột đá vôi (CaCO3) sau khi nghiền?
Trả lời: Độ mịn của bột đá vôi chủ yếu được kiểm soát bằng bộ phận phân ly động (Dynamic Classifier) gắn trên đỉnh máy nghiền MTW hoặc máy nghiền đứng LM. Người vận hành chỉ cần điều chỉnh tốc độ quay của roto phân ly thông qua biến tần: tốc độ quay càng nhanh thì hạt bột thu được càng mịn và ngược lại. Lưu lượng khí của quạt chính cũng ảnh hưởng đến kích thước hạt, cần được hiệu chỉnh đồng bộ.
Câu hỏi 3: Nguyên nhân chính khiến máy nghiền đá vôi bị dao động dòng điện đột ngột và cách khắc phục là gì?
Trả lời: Nguyên nhân thường gặp nhất là do sự không ổn định của nguyên liệu đầu vào, ví dụ như đá vôi bị lẫn đá sét hoặc có cục quá khổ làm tăng tải đột ngột, hoặc do độ ẩm thay đổi gây hiện tượng dính bết trên bàn nghiền, khiến bột không được hút lên đều đặn. Để khắc phục, cần cài đặt bộ cấp liệu tự động với cảm biến tải trọng (Load Cell) để điều chỉnh lượng đưa vào theo thời gian thực, luôn duy trì độ ẩm và kích thước hạt đầu vào trong giới hạn cho phép. Đối với Liming LM, cần kiểm tra áp suất dầu thủy lực của xy lanh nâng hạ con lăn.
Câu hỏi 4: Độ ẩm của đá vôi trước khi nghiền ảnh hưởng như thế nào đến tuổi thọ của máy nghiền Raymond hoặc MTW?
Trả lời: Với các thiết bị nghiền kiểu Raymond hay MTW, độ ẩm của đá vôi đầu vào không được phép vượt quá 6%. Khi độ ẩm cao hơn mức tiêu chuẩn, bột đá sẽ bám dính vào bề mặt con lăn và vòng nghiền, tạo thành lớp đệm làm giảm ma sát và lực đập trực tiếp xuống vật liệu, gây ra hiện tượng nghiền không hiệu quả, đồng thời có thể gây tắc nghẽn cửa ra của bột tại ống dẫn khí hồi lưu. Hơn nữa, hơi ẩm ngưng tụ trong hệ thống đường ống sẽ trộn lẫn với bụi mịn, gây ra sự ăn mòn kim loại và làm hỏng nhanh chóng vòng bi quạt gió. Vì vậy cần phải có máy sấy trước khi đưa vào máy nghiền MTW.
Câu hỏi 5: Trong quá trình nghiền đá vôi khử lưu huỳnh cho nhà máy nhiệt điện, có những yêu cầu kỹ thuật đặc biệt nào cho máy nghiền không?
Trả lời: Trong ứng dụng khử lưu huỳnh (FGD), bột đá vôi thường yêu cầu độ mịn cao (điển hình là 250 mesh với tỷ lệ qua sàng 90% hoặc d ≥ 325 mesh), đây là yếu tố quyết định hiệu suất hấp thụ khí SO2. Máy nghiền sử dụng trong hệ thống này cần phải có độ tin cậy rất cao và hoạt động liên tục 24/7 vì nếu ngừng cung cấp bột đá vôi thì hệ thống xử lý khói thải sẽ bị dừng. Vì vậy, Liming khuyến nghị dùng máy nghiền đứng LM hoặc máy nghiền kiểu MTW với lốc xoáy thu hồi có độ kín tuyệt đối và bộ lọc bụi tay áo chịu ẩm tốt. Hệ thống phải được tính toán để đảm bảo lượng bột thành phẩm luôn đạt độ sáng và độ ẩm thấp, không bị đóng rắn trong silo chứa.
