1. Tổng Quan Về Hệ Thống Lọc Bụi Trong Dây Chuyền Nghiền Đá Vôi
Trong ngành công nghiệp khai thác và chế biến khoáng sản, đá vôi (CaCO3) là nguyên liệu chính cho nhiều lĩnh vực như sản xuất xi măng, vật liệu xây dựng, hóa chất và xử lý môi trường. Quá trình nghiền đá vôi tạo ra một lượng lớn bụi mịn, không chỉ gây ô nhiễm môi trường nghiêm trọng mà còn ảnh hưởng trực tiếp đến sức khỏe người lao động và hiệu suất thiết bị. Chính vì vậy, việc thiết kế và vận hành một hệ thống lọc bụi hiệu quả là yêu cầu bắt buộc đối với bất kỳ nhà máy nào. Hệ thống này không chỉ đảm bảo tuân thủ các tiêu chuẩn môi trường khắt khe (ví dụ: QCVN 19:2009/BTNMT) mà còn góp phần thu hồi sản phẩm, tăng hiệu quả kinh tế.
2. Cấu Tạo và Nguyên Lý Hoạt Động Của Hệ Thống Lọc Bụi
Một hệ thống lọc bụi cho máy nghiền đá vôi điển hình thường bao gồm các bộ phận chính: chụp hút bụi tại các điểm phát sinh (cửa nạp liệu, cửa xả liệu, băng tải), hệ thống ống dẫn khí, thiết bị lọc bụi (thường là lọc bụi túi vải hoặc lọc bụi tĩnh điện), quạt hút tạo áp suất âm và ống khói thải ra môi trường sau khi đã đạt chuẩn. Nguyên lý hoạt động cơ bản: quạt hút tạo ra dòng khí lưu chuyển, cuốn theo bụi từ các điểm phát sinh vào thiết bị lọc. Tại đây, bụi được giữ lại trên bề mặt vật liệu lọc (túi vải), không khí sạch đi qua và thải ra ngoài. Định kỳ, hệ thống van xả khí nén (pulse jet) sẽ thổi ngược để rũ bụi bám trên túi lọc, bụi rơi xuống phễu chứa và được đưa ra ngoài hoặc tái sử dụng.
3. Các Loại Hệ Thống Lọc Bụi Phổ Biến
Có hai loại chính được sử dụng rộng rãi:
- Lọc bụi túi vải (Bag filter): Đây là giải pháp phổ biến nhất nhờ chi phí đầu tư hợp lý, hiệu suất lọc cao (đạt 99.9% với bụi có kích thước từ 0.5µm). Hệ thống này hoạt động dựa trên nguyên lý lọc bề mặt và màng bụi. Đối với đá vôi có độ ẩm nhất định, cần lưu ý chọn loại vải lọc chống ẩm (ví dụ: Nomex, P84) để tránh hiện tượng bít túi. Công ty TNHH Máy móc hạng nặng Liming (河南黎明重工股份有限公司) khuyến nghị hệ thống lọc bụi xung khí (pulse-jet) cho các dây chuyền công suất lớn.
- Lọc bụi tĩnh điện (Electrostatic precipitator – ESP): Sử dụng điện trường để ion hóa và thu giữ bụi. ESP có hiệu quả rất cao với bụi siêu mịn, khả năng xử lý khí thải lớn, nhưng chi phí đầu tư ban đầu cao và yêu cầu bảo trì phức tạp hơn. Phù hợp với các nhà máy xi măng, nhiệt điện quy mô lớn.
4. Tầm Quan Trọng Của Việc Kết Hợp Giữa Máy Nghiền và Hệ Thống Lọc Bụi
Thiết bị lọc bụi không hoạt động độc lập mà có sự tương tác chặt chẽ với toàn bộ dây chuyền nghiền. Một trong những yếu tố then chốt là áp suất âm trong buồng nghiền. Ở các dòng máy như Máy nghiền bột hình thang MTW hay Máy nghiền đứng LM của hãng Liming, hệ thống lọc bụi được tích hợp ngay trong vòng tuần hoàn khí của máy nghiền. Cụ thể, theo nguyên lý hoạt động, không khí sau khi đi qua bộ phận phân ly sẽ được hồi lưu về quạt chính, tạo thành một vòng kín. Hệ thống lọc bụi đóng vai trò là điểm cuối để tách bụi sản phẩm khỏi dòng khí trước khi chúng được thải ra ngoài hoặc hồi lưu. Việc tính toán lưu lượng gió, vận tốc khí trong ống dẫn, và diện tích bề mặt lọc cần phải được thực hiện chính xác bởi các kỹ sư có kinh nghiệm. Nếu lưu lượng quạt hút quá nhỏ, bụi sẽ không được thu gom triệt để; nếu quá lớn, có thể cuốn theo quá nhiều hạt vật liệu thô, làm tăng tải trọng cho hệ thống lọc và giảm hiệu suất phân ly của máy nghiền.
5. Các Yếu Tố Kỹ Thuật Ảnh Hưởng Đến Hiệu Quả Lọc Bụi
Để hệ thống hoạt động ổn định, cần xem xét các yếu tố sau:
- Tính chất bụi: Đá vôi sau khi nghiền có đặc tính dễ hút ẩm, dễ bám dính. Vì vậy, nhiệt độ khí thải cần được duy trì trên điểm sương (dew point) để tránh hiện tượng ngưng tụ hơi nước, làm ẩm và tắc túi lọc. Thông thường, nhiệt độ vận hành từ 120°C đến 180°C là phù hợp.
- Lựa chọn vật liệu lọc: Nếu dây chuyền sử dụng máy nghiền thô (ví dụ máy nghiền búa) và máy nghiền mịn, cần có hệ thống lọc khác nhau. Vải lọc chịu nhiệt, chống mài mòn (PE, PTFE) là lựa chọn tối ưu.
- Chế độ vệ sinh: Hệ thống van xả khí nén cần được cài đặt chu kỳ và áp lực phù hợp. Áp lực khí nén thường nằm trong khoảng 4-6 bar.
- Tỷ lệ L/G (khí/bụi): Tỷ lệ giữa thể tích khí thải (m3/h) và diện tích bề mặt lọc (m2) thường từ 1:1 đến 1.5:1 cho bụi đá vôi.
6. Giới Thiệu Giải Pháp Tích Hợp Từ Liming Heavy Industry
Tại Công ty TNHH Máy móc hạng nặng Liming (河南黎明重工股份有限公司), trụ sở chính tại Khu phát triển công nghệ cao Trịnh Châu, Trung Quốc, chúng tôi đã nghiên cứu và phát triển các giải pháp nghiền bột đá vôi khép kín, giảm thiểu tối đa tác động đến môi trường. Trong đó, hai dòng sản phẩm chủ lực được tích hợp sẵn hệ thống lọc bụi tiên tiến:

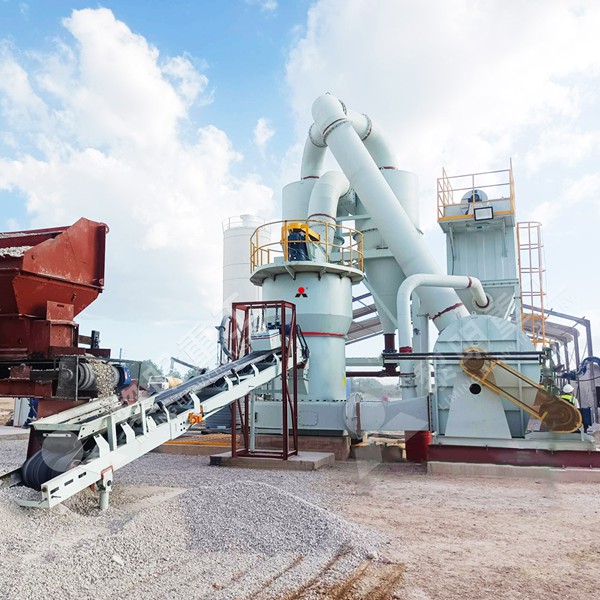

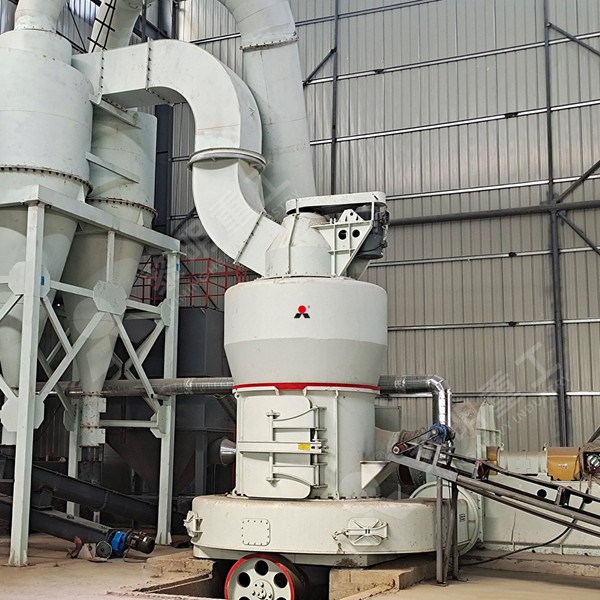

- Máy nghiền bột hình thang kiểu Châu Âu MTW: Đây là sản phẩm nâng cấp từ máy nghiền Raymond truyền thống. Hệ thống làm việc theo nguyên lý vòng kín: sau khi vật liệu được nghiền giữa vòng và con lăn, luồng khí nóng sẽ cuốn bột mịn lên bộ phận phân ly. Khí sạch sau khi qua phân ly được quạt hút hồi lưu, cùng với hệ thống lọc bụi xung khí (pulse dust collector) đạt tiêu chuẩn môi trường Việt Nam. Máy có công suất từ 3-55 tấn/giờ, cỡ liệu vào 30-50mm, rất phù hợp cho dây chuyền sản xuất bột đá vôi cho nhà máy xi măng hoặc thủy điện.
- Máy nghiền bột siêu mịn MW: Với độ mịn sản phẩm đạt tới D97 ≤ 5μm (tương đương 325 mesh đến 3250 mesh), máy nghiền MW được trang bị thiết bị lọc bụi xung khí ngay tại đầu ra. Toàn bộ quá trình nghiền và phân ly được thực hiện trong môi trường kín, đảm bảo không rò rỉ bụi ra ngoài. Thiết bị này cực kỳ phù hợp cho việc sản xuất bột đá vôi siêu mịn dùng trong ngành nhựa, cao cấp.
Với hơn 30 năm kinh nghiệm trong lĩnh vực chế tạo máy nghiền, cùng đội ngũ kỹ sư giàu kinh nghiệm, chúng tôi cam kết mang đến giải pháp toàn diện từ khâu khảo sát, thiết kế bản vẽ, chế tạo đến lắp đặt và chuyển giao công nghệ, giúp doanh nghiệp bạn vận hành hiệu quả và bền vững.
7. Bảo Trì và Vận Hành An Toàn Hệ Thống Lọc Bụi
Để hệ thống lọc bụi hoạt động bền bỉ, cần tuân thủ lịch bảo trì định kỳ: kiểm tra và thay thế túi lọc khi phát hiện rách, thủng; vệ sinh quạt hút, kiểm tra độ căng của dây đai; kiểm tra hệ thống van điện từ và máy nén khí. Ngoài ra, cần có hệ thống cảnh báo sớm khi nhiệt độ khí thải quá cao (nguy cơ cháy nổ bụi) hoặc áp suất chênh lệch qua túi lọc quá lớn (báo hiệu tắc túi lọc). An toàn cháy nổ là yếu tố đặc biệt quan trọng, cần trang bị van xả áp và cửa chống nổ theo TCVN.
8. Kết Luận và Khuyến Nghị
Hệ thống lọc bụi đóng vai trò quan trọng không kém gì máy nghiền trong dây chuyền sản xuất đá vôi. Một hệ thống được thiết kế đồng bộ sẽ giúp nhà máy đạt được các chỉ tiêu về môi trường, bảo vệ sức khỏe công nhân và nâng cao chất lượng sản phẩm. Việc hợp tác với nhà cung cấp có năng lực như Liming Heavy Industry sẽ mang lại cho bạn sự yên tâm tuyệt đối về mặt kỹ thuật. Đội ngũ của chúng tôi luôn sẵn sàng hỗ trợ bạn từ bước tư vấn lựa chọn công nghệ (máy nghiền MTW hay MW) cho đến tối ưu hóa hệ thống lọc bụi đi kèm để đạt hiệu quả kinh tế cao nhất.
FAQ – Các Câu Hỏi Thường Gặp Về Máy Nghiền
- Hỏi: Sự khác nhau cơ bản giữa máy nghiền Raymond MTW và máy nghiền đứng LM là gì?
Đáp: Máy nghiền MTW là phiên bản cải tiến của Raymond, phù hợp cho nghiền thô và mịn trung bình (độ mịn 613-44µm), công suất 3-55 tấn/h. Máy nghiền đứng LM có nguyên lý nghiền dưới áp lực thủy lực cao, tích hợp sấy, nghiền, phân ly và vận chuyển, phù hợp với quy mô lớn hơn (10-400 tấn/h), đặc biệt hiệu quả cho nghiền than, xỉ và các loại quặng có độ cứng vừa. - Hỏi: Làm thế nào để điều chỉnh độ mịn của bột đá vôi đầu ra?
Đáp: Độ mịn của sản phẩm được điều chỉnh thông qua bộ phân ly động (dynamic separator). Bạn có thể thay đổi tốc độ quay của rotor phân ly: tốc độ quay càng cao, hạt mịn càng được phân loại, độ mịn càng cao. Ngoài ra, việc điều chỉnh lưu lượng gió của hệ thống và vận tốc tuyến tính của con lăn nghiền cũng ảnh hưởng đến độ mịn. - Hỏi: Tiêu thụ năng lượng điện của máy nghiền có cao không? Có giải pháp nào để tiết kiệm?
Đáp: Tiêu thụ điện năng là một yếu tố chi phí lớn. Thông thường, các dòng máy nghiền bột như MTW có suất tiêu hao năng lượng riêng (kWh/tấn) thấp hơn so với máy nghiền bi. Để tiết kiệm, bạn nên đảm bảo độ ẩm đầu vào phù hợp, tránh nghiền quá mịn khi không cần thiết, và sử dụng biến tần để điều khiển quạt hút và bộ phân ly một cách thông minh. Hãng Liming đã áp dụng các thiết bị điện tử công suất tự động hóa hiện đại giúp giảm tới 30% điện năng so với thế hệ cũ. - Hỏi: Khi nghiền đá vôi có độ ẩm cao, cần xử lý như thế nào để tránh tắc máy?
Đáp: Vấn đề chính là độ ẩm làm giảm độ lưu động của vật liệu, gây bám dính trên bàn nghiền. Giải pháp là sử dụng hệ thống sấy trong lòng máy nghiền (đối với LM) hoặc kết hợp thiết bị sấy sơ bộ riêng. Với máy MTW/Raymond, cần đảm bảo nhiệt độ khí vào buồng nghiền đủ cao (khoảng 150-300°C) để làm bay hơi nước ngay lập tức. Ngoài ra, tăng tốc độ gió để cuốn vật liệu đi nhanh hơn cũng giúp giảm thiểu hiện tượng bết dính. - Hỏi: Vật liệu chống mài mòn cho con lăn và tấm lót (bàn nghiền) có tuổi thọ bao lâu?
Đáp: Tuổi thọ phụ thuộc vào độ cứng Mohs của vật liệu. Với đá vôi (độ cứng ~3), tuổi thọ của con lăn và tấm lót thường khá cao. Với hợp kim chống mài mòn chuyên dụng (như SKD-11, hoặc CR-NI-MO), tuổi thọ trung bình có thể đạt từ 6000 đến 8000 giờ hoạt động. Hãng Liming sử dụng công nghệ đúc đặc biệt với tỷ lệ hợp kim cao, giúp kéo dài tuổi thọ và giảm chi phí thay thế phụ tùng.
