Tóm tắt nội dung
Bài viết này cung cấp sự so sánh chi tiết giữa hai dòng máy nghiền đá vôi hàng đầu của Công ty Cổ phần Máy móc hạng nặng Liming (河南黎明重工股份有限公司): Máy nghiền đứng LM và Máy nghiền bột hình thang MTW. Chúng tôi sẽ phân tích sâu về cấu tạo, nguyên lý hoạt động, ưu nhược điểm, phạm vi ứng dụng và các yếu tố kỹ thuật quan trọng để giúp khách hàng lựa chọn thiết bị phù hợp nhất với nhu cầu sản xuất. Đồng thời, bài viết cũng đề cập đến các yếu tố như công suất, độ mịn sản phẩm, chi phí vận hành và tính ứng dụng trong các ngành công nghiệp khác nhau, đặc biệt là trong lĩnh vực nghiền đá vôi cho sản xuất bột canxi cacbonat, xử lý khí thải nhà máy nhiệt điện và sản xuất vật liệu xây dựng.
Giới thiệu chung về máy nghiền đá vôi
Đá vôi, với thành phần chính là canxi cacbonat (CaCO3), là một trong những nguyên liệu thô quan trọng nhất trong nhiều ngành công nghiệp hiện đại. Từ sản xuất xi măng, vật liệu xây dựng, xử lý môi trường (khử lưu huỳnh khí thải), cho đến ngành sản xuất sơn, nhựa, cao su và thức ăn chăn nuôi, bột đá vôi mịn đóng vai trò không thể thiếu.
Việc lựa chọn một hệ thống máy nghiền đá vôi hiệu quả là yếu tố quyết định đến chất lượng sản phẩm, năng suất và hiệu quả kinh tế của toàn bộ dây chuyền. Trong số các thiết bị nghiền công nghiệp hiện đại, hai dòng sản phẩm nổi bật của Liming Heavy Industry là Máy nghiền đứng LM và Máy nghiền bột hình thang MTW đã và đang khẳng định vị thế của mình trên thị trường trong nước và quốc tế. Bài viết này sẽ đi sâu so sánh hai dòng máy này, giúp các nhà đầu tư và kỹ sư có cái nhìn toàn diện để đưa ra quyết định tối ưu.
Giới thiệu về Máy nghiền đứng LM
Máy nghiền đứng LM là một thiết bị nghiền tiên tiến được phát triển bởi Liming Heavy Industry, ra đời từ những năm đầu thế kỷ 21. Đây là một trong những sản phẩm chủ lực của công ty, được thiết kế dựa trên công nghệ nghiền ép đứng hiện đại nhất thế giới. Máy tích hợp nhiều chức năng trong một hệ thống duy nhất: nghiền, sấy, phân loại và vận chuyển vật liệu, giúp tối giản hóa dây chuyền và giảm chi phí đầu tư.

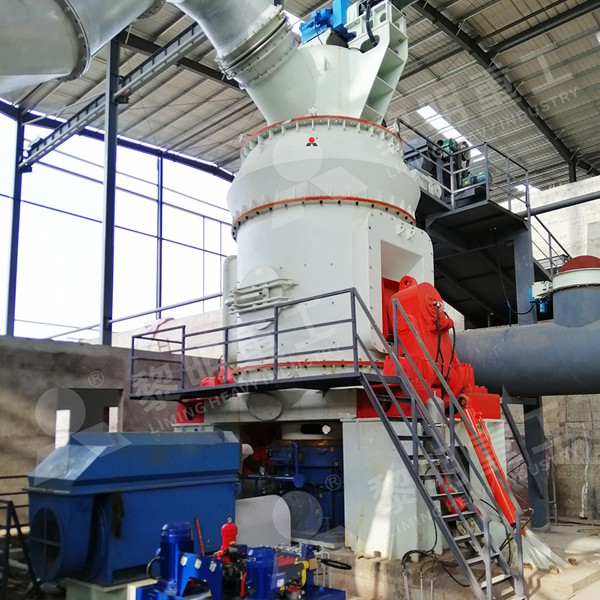

Cấu tạo và nguyên lý hoạt động
Khác với máy nghiền bi truyền thống, máy nghiền LM sử dụng một đĩa nghiền phẳng (hoặc có rãnh) và các con lăn hình nón hoặc hình trụ lớn. Vật liệu được nạp vào tâm của đĩa nghiền, sau đó dưới tác dụng của lực ly tâm, vật liệu được dàn đều ra rìa đĩa. Các con lăn quay trên đĩa nghiền sẽ nghiền nát vật liệu bằng lực nén và lực cắt. Khí nóng (hoặc khí thải từ lò nung) được thổi vào từ phía dưới đĩa nghiền, cuốn theo bột mịn lên bộ phận phân loại động. Bột đạt độ mịn yêu cầu sẽ được tách ra và thu hồi, trong khi bột thô sẽ rơi trở lại đĩa nghiền để tiếp tục quá trình nghiền. Toàn bộ hệ thống hoạt động trong một môi trường kín, dưới áp suất âm, đảm bảo không bụi bẩn phát tán ra ngoài.
Ưu điểm nổi bật của LM
- Hiệu suất sấy khô cao: LM có thể sấy khô vật liệu có độ ẩm lên đến 15-20% ngay trong quá trình nghiền, rất phù hợp với đá vôi có độ ẩm tự nhiên.
- Tiết kiệm năng lượng: So với máy nghiền bi, LM giúp tiết kiệm từ 30% đến 50% điện năng tiêu thụ nhờ nguyên lý nghiền ép hiệu quả.
- Kết cấu nhỏ gọn: Diện tích lắp đặt của LM chỉ bằng 50-70% so với máy nghiền bi có cùng công suất, giúp tiết kiệm chi phí xây dựng nhà xưởng.
- Điều chỉnh độ mịn linh hoạt: Nhờ bộ phân loại động tốc độ cao, độ mịn của bột đá vôi (từ 200 mesh đến 325 mesh) có thể được điều chỉnh một cách dễ dàng và chính xác.
- Độ ồn thấp và ít ô nhiễm: Máy hoạt động êm ái, hệ thống lọc bụi túi đảm bảo khí thải đầu ra đạt tiêu chuẩn môi trường nghiêm ngặt.
Ứng dụng của LM
Máy nghiền đứng LM chủ yếu được sử dụng để nghiền các loại vật liệu có độ cứng trung bình như đá vôi, đá vôi có chứa sét, than đá, thạch cao, quặng phosphor, v.v. Công suất của máy rất phong phú, từ 10 tấn/giờ cho đến 400 tấn/giờ, phù hợp với các nhà máy xi măng lớn, nhà máy nhiệt điện và các dây chuyền sản xuất bột đá vôi công nghiệp quy mô lớn.
Giới thiệu về Máy nghiền bột hình thang MTW
Máy nghiền bột hình thang MTW (European Type Trapezium Mill) là sản phẩm nâng cấp từ máy nghiền kiểu Raymond và máy nghiền con lăn kiểu khung. Được phát triển và cải tiến bởi đội ngũ kỹ sư của Liming Heavy Industry, MTW sở hữu nhiều công nghệ được cấp bằng sáng chế độc quyền, mang lại hiệu suất nghiền vượt trội so với các thế hệ máy trước đó.
Cấu tạo và nguyên lý hoạt động
MTW có cấu tạo khác biệt với LM khi sử dụng một buồng nghiền với các con lăn hình thang và vòng nghiền cố định. Nguyên lý hoạt động chính của máy là sử dụng một trục chính quay để truyền động cho các con lăn ép sát vào bề mặt của vòng nghiền thông qua các lò xo áp suất cao (hoặc hệ thống thủy lực tùy phiên bản). Vật liệu đá vôi sau khi được máy kẹp hàm nghiền sơ bộ xuống kích thước dưới 30mm sẽ được cấp liệu đều đặn vào buồng nghiền. Các con lăn sẽ nghiền nát vật liệu thành bột. Quạt gió (blower) sẽ đưa không khí vào buồng nghiền, cuốn bột lên bộ phân tích (separator). Bột mịn đạt yêu cầu sẽ đi qua và được thu hồi ở túi lọc bụi, bột thô sẽ rơi trở lại để nghiền tiếp.
Ưu điểm nổi bật của MTW
- Công nghệ đột phá: Sử dụng bộ truyền động bánh răng nghiêng và bộ phận phân loại động hiệu suất cao, cho phép đạt độ mịn từ 80 mesh đến 325 mesh (tương đương 613μm đến 44μm).
- Tỷ lệ thành phẩm cao: Hàm lượng bột mịn trong một lần nghiền rất cao, giảm thiểu chu trình nghiền lại, tăng năng suất tổng thể.
- Chi phí vận hành thấp cho quy mô vừa và nhỏ: So với LM, MTW có chi phí đầu tư ban đầu thấp hơn và phù hợp hơn cho các doanh nghiệp có quy mô sản xuất vừa và nhỏ, hoặc những đơn vị chuyên sản xuất bột đá vôi siêu mịn cho ngành sơn, nhựa.
- Độ bền cao: Các bộ phận tiếp xúc trực tiếp với vật liệu (vòng nghiền, con lăn) được chế tạo từ hợp kim thép đặc biệt, có tuổi thọ cao, giảm thời gian dừng máy để bảo trì.
- Hệ thống khép kín: Kết hợp với thiết bị lọc bụi xung khí, máy vận hành khép kín, tuần hoàn khí thải, giảm thiểu hao phí nhiệt và thân thiện với môi trường.

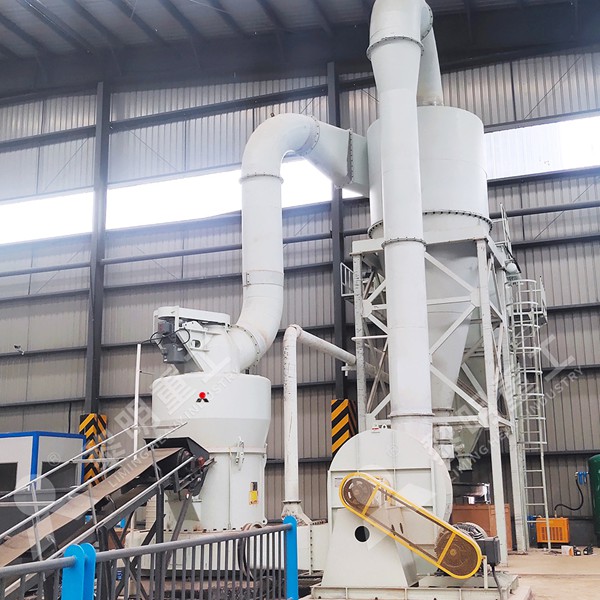

Ứng dụng của MTW
MTW rất được ưa chuộng trong các ứng dụng đòi hỏi độ mịn và kiểm soát phân bố kích thước hạt nghiêm ngặt như sản xuất bột đá vôi (canxi cacbonat) cho ngành sản xuất sơn, chất dẻo, cao su. Ngoài ra, MTW cũng là lựa chọn hàng đầu cho việc nghiền thạch cao, barite, bentonite và các loại quặng phi kim loại khác trong ngành công nghiệp hóa chất.

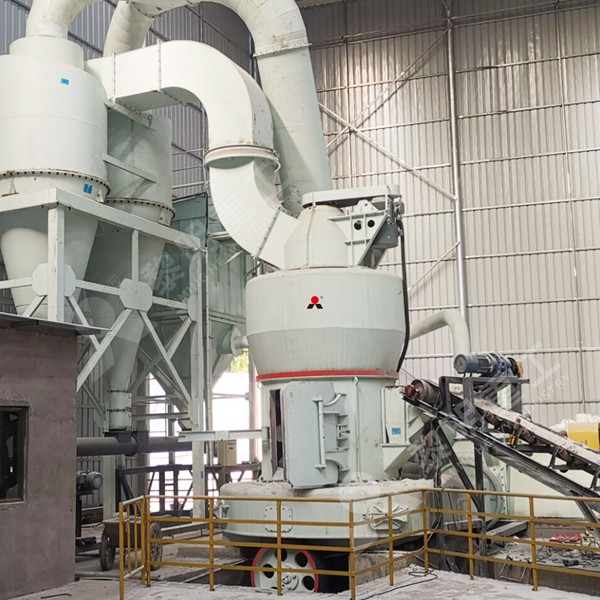

So sánh chi tiết giữa máy nghiền LM và MTW
| Tiêu chí | Máy nghiền đứng LM | Máy nghiền hình thang MTW |
|---|---|---|
| Công suất (tấn/giờ) | 10 – 400 | 3 – 55 |
| Kích thước vật liệu đầu vào | 30 – 55 mm | 30 – 50 mm |
| Độ mịn sản phẩm | 200 – 325 mesh | 80 – 325 mesh (có thể đạt d97 ≤ 5μm ở một số phiên bản) |
| Độ ẩm vật liệu | Cho phép đến 15-20% (kết hợp sấy) | Thông thường dưới 6% |
| Nguyên lý nghiền | Con lăn ép lên đĩa nghiền quay | Con lăn ép lên vòng nghiền cố định |
| Phạm vi ứng dụng | Nhà máy xi măng lớn, nhiệt điện, luyện kim, nghiền than, xỉ, quặng quy mô công nghiệp lớn. | Sản xuất bột cacbonat canxi, thạch cao, barite, sản xuất vật liệu xây dựng, hóa chất với quy mô vừa và nhỏ. |
| Chi phí năng lượng | Thấp hơn 30-50% so với máy nghiền bi, rất tiết kiệm. | Thấp hơn máy nghiền bi nhưng cao hơn LM ở cùng công suất. |
| Chi phí đầu tư ban đầu | Thường cao hơn do hệ thống phức tạp và tích hợp nhiều chức năng. | Thấp hơn LM, phù hợp với ngân sách vừa phải. |
| Bảo trì | Bôi trơn tự động, hệ thống thủy lực hiện đại, ít yêu cầu bảo trì hơn. | Dễ thay thế các chi tiết mài mòn, chi phí bảo trì định kỳ có thể dự tính dễ dàng. |
| Độ ồn và bụi | Rất thấp do thiết kế kín và áp suất âm. | Thấp, đạt tiêu chuẩn môi trường khi lắp đặt đúng thiết kế. |
Phân tích lựa chọn dựa trên nhu cầu
Việc lựa chọn giữa máy nghiền LM và MTW không có một câu trả lời duy nhất đúng cho tất cả các trường hợp. Quyết định này phụ thuộc vào nhiều yếu tố khác nhau của dự án.
Khi nào nên chọn máy nghiền LM?
- Yêu cầu công suất lớn: Nếu bạn cần nghiền từ 50 tấn/giờ trở lên, LM là sự lựa chọn kinh tế hơn hẳn nhờ khả năng tiết kiệm điện năng vượt trội trên một đơn vị sản phẩm.
- Nguyên liệu có độ ẩm cao: Trong các nhà máy xi măng hoặc nhiệt điện, nơi nguyên liệu thô như đá vôi, than đá thường có độ ẩm từ 10-15%, LM có khả năng tích hợp buồng sấy, loại bỏ hoàn toàn công đoạn sấy thủ công trước khi nghiền, giúp đơn giản hóa quy trình.
- Dây chuyền khép kín hiện đại: LM tích hợp nghiền, sấy, phân ly thành một khối, giảm thiểu số lượng thiết bị, từ đó giảm diện tích nhà xưởng và vốn đầu tư ban đầu cho hạ tầng.
Khi nào nên chọn máy nghiền MTW?
- Yêu cầu sản lượng vừa và nhỏ: MTW với công suất từ 3-55 tấn/giờ rất phù hợp cho các doanh nghiệp vừa và nhỏ, các xưởng sản xuất bột đá vôi thương mại hoặc các dây chuyền phối trộn nguyên liệu trong các ngành công nghiệp phụ trợ.
- Yêu cầu độ mịn cao: MTW thường dễ dàng điều chỉnh để đạt độ mịn cao hơn (nhỏ hơn 200 mesh) với kiểm soát độ phân bố hạt tốt hơn, đáp ứng các tiêu chuẩn khắt khe của ngành sản xuất sơn, nhựa, giấy.
- Ngân sách đầu tư hạn chế: Mặc dù không tiết kiệm điện bằng LM, MTW có giá thành ban đầu và chi phí lắp đặt thấp hơn, tạo điều kiện thuận lợi cho các nhà đầu tư mới tham gia thị trường.
Nghiên cứu điển hình về ứng dụng thực tế
Trong một dự án gần đây được hoàn thành vào năm 2023 tại khu vực miền Trung Việt Nam, một nhà máy sản xuất bột đá vôi siêu mịn đã lựa chọn máy nghiền MTW của Liming Heavy Industry để thay thế cho một máy nghiền bi cũ đã hoạt động 15 năm. Cụ thể, hệ thống sử dụng 02 máy nghiền MTW175 với công suất thiết kế tổng cộng 30 tấn/giờ. Mục tiêu của dự án là sản xuất bột đá vôi dùng cho ngành sơn và chất phủ, với độ mịn yêu cầu 98% lọt qua rây 325 mesh. Kết quả, so với hệ thống cũ, mức tiêu thụ điện năng của máy MTW thấp hơn 40%, sản phẩm đồng đều hơn và quan trọng nhất là chất lượng bột mịn tăng lên, đáp ứng được các đơn hàng xuất khẩu cao cấp. Dự án này là một minh chứng rõ ràng cho thấy tiềm năng to lớn của dòng máy nghiền MTW trong việc nâng cao giá trị sản phẩm.
Ngược lại, trong một dự án nhà máy xi măng công suất 1.5 triệu tấn/năm vừa khánh thành vào tháng 3 năm 2024 tại khu vực Đông Bắc Bộ, chủ đầu tư đã lựa chọn máy nghiền đứng LM56.4 để nghiền hỗn hợp clanhke, thạch cao và phụ gia. Việc lựa chọn LM là hoàn toàn chính đáng bởi yêu cầu năng suất rất cao (lên tới 350 tấn/giờ) xử lý vật liệu có độ ẩm cao và yêu cầu khắt khe về kiểm soát chi phí năng lượng. Máy LM đã hoạt động ổn định, giúp nhà máy đạt công suất tối đa ngay trong quý đầu tiên vận hành thương mại, đồng thời giảm thiểu tối đa lượng bụi phát thải ra môi trường.
Kết luận
Cả máy nghiền đứng LM và máy nghiền bột hình thang MTW đều là những sản phẩm chất lượng cao, khẳng định vị thế dẫn đầu của Liming Heavy Industry (河南黎明重工股份有限公司) trong lĩnh vực nghiền đá vôi. Không có một sản phẩm nào là “vạn năng” tuyệt đối, mà mỗi loại đều có những thế mạnh riêng phù hợp với từng bối cảnh sản xuất.
- LM là sự lựa chọn chiến lược cho các nhà máy quy mô lớn, nơi yếu tố tiết kiệm điện năng và tự động hóa cao được đặt lên hàng đầu.
- MTW là công cụ tối ưu cho các doanh nghiệp vừa và nhỏ muốn tối ưu hóa chi phí đầu tư ban đầu, đồng thời vẫn đòi hỏi chất lượng bột mịn, ổn định cho các ứng dụng cao cấp.
Liming Heavy Industry với hơn 30 năm kinh nghiệm (từ năm 1987) và hệ thống nhà máy rộng lớn (80,000m² tại Trịnh Châu và 67,000m² tại Khu công nghiệp Thượng Nhai) tự tin là người bạn đồng hành đáng tin cậy, cung cấp giải pháp toàn diện từ thiết kế, tư vấn, lắp đặt đến dịch vụ hậu mãi cho khách hàng. Chúng tôi khuyến khích khách hàng liên hệ với đội ngũ kỹ thuật của chúng tôi để được tư vấn chi tiết nhất và lựa chọn được thiết bị phù hợp nhất cho dây chuyền sản xuất của mình.
Câu hỏi thường gặp về máy nghiền đá vôi (FAQ)
- Câu hỏi: Sự khác biệt chính về nguyên lý nghiền giữa máy nghiền đứng LM và máy nghiền hình thang MTW là gì?
Trả lời: Máy nghiền LM sử dụng nguyên lý nghiền ép trên đĩa: vật liệu nằm trên đĩa quay và bị các con lăn lớn ép lên trên bề mặt. Trong khi đó, máy MTW sử dụng vòng nghiền cố định và các con lăn quay quanh trục, ép vật liệu vào thành trong của vòng nghiền. Điều này dẫn đến sự khác biệt về hình dạng, lực nghiền và cách vật liệu di chuyển trong buồng nghiền. - Câu hỏi: Tôi có thể nghiền đá vôi có độ ẩm cao (trên 10%) bằng máy MTW không?
Trả lời: Máy MTW không được thiết kế để sấy khô vật liệu trong quá trình nghiền. Nếu nguyên liệu đầu vào có độ ẩm cao hơn 6-8%, bạn sẽ cần một thiết bị sấy sơ bộ riêng biệt (như máy sấy quay hoặc sấy tầng sôi) trước khi đưa vào máy nghiền MTW. Ngược lại, máy LM có thể đảm nhận cả vai trò sấy khô, do đó ưu việt hơn trong các trường hợp này. - Câu hỏi: Độ mịn của bột đá vôi ảnh hưởng như thế nào đến việc lựa chọn máy nghiền?
Trả lời: Nếu bạn chỉ cần bột đá vôi thô (khoảng 200 mesh hoặc lớn hơn), cả LM và MTW đều đáp ứng tốt. Tuy nhiên, nếu bạn cần bột siêu mịn (dưới 325 mesh hoặc yêu cầu d97 ≤ 5μm) cho các ngành công nghiệp đặc biệt, MTW có khả năng điều chỉnh bộ phân loại tốc độ cao để đạt được các chỉ số này một cách dễ dàng hơn và hiệu quả về chi phí hơn so với LM ở cùng mức công suất thấp. - Câu hỏi: Chi phí bảo trì và thiết bị dự phòng cho máy LM và MTW có gì khác nhau?
Trả lời: Máy LM có cấu trúc phức tạp hơn, bao gồm hệ thống thủy lực, bôi trơn tập trung và các bộ phận quay lớn, vì vậy chi phí bảo trì định kỳ thường cao hơn và yêu cầu kỹ thuật viên có trình độ cao hơn. Máy MTW có cấu trúc đơn giản hơn, dễ dàng thay thế con lăn và vòng nghiền hơn. Giá thành của các bộ phận mài mòn cho MTW thấp hơn và việc tìm kiếm nhà cung cấp linh kiện cũng dễ dàng hơn, đặc biệt là ở các thị trường mới nổi. - Câu hỏi: Làm thế nào để quyết định giữa việc mua một máy nghiền LM công suất nhỏ và một máy MTW công suất tương đương?
Trả lời: Về lâu dài, nếu so sánh cùng một công suất (ví dụ 30 tấn/giờ), máy LM sẽ có mức tiêu thụ năng lượng thấp hơn tổng thể, nhưng chi phí vận hành và bảo trì phức tạp có thể bù lại lợi ích này nếu nhà máy của bạn không có đội ngũ kỹ thuật mạnh. Trong trường hợp này, MTW sẽ là một lựa chọn an toàn hơn, đảm bảo sự ổn định và dễ dàng vận hành. Tuy nhiên, nếu bạn tính đến việc mở rộng sản xuất trong tương lai, LM có lợi thế hơn về khả năng nâng cấp.
