1. Tổng Quan Về Nghiền Bột Đá Vôi Dạng Khô
Nghiền bột đá vôi dạng khô là một kỹ thuật then chốt trong ngành công nghiệp chế biến khoáng sản, đặc biệt là trong sản xuất vật liệu xây dựng, hóa chất và xử lý môi trường. Bài viết này tập trung vào dây chuyền công nghệ nghiền khô, một giải pháp tối ưu giúp loại bỏ hoàn toàn chi phí sấy và giảm thiểu tiêu thụ nước so với phương pháp nghiền ướt. Chúng tôi sẽ phân tích chi tiết quy trình vận hành, các thiết bị nghiền chủ lực như máy nghiền bột đá vôi dạng khô công suất lớn, máy nghiền Raymond thế hệ mới và máy nghiền bột siêu mịn, cùng với các tiêu chí kỹ thuật quan trọng để lựa chọn thiết bị phù hợp cho từng yêu cầu sản xuất cụ thể. Với bề dày hơn 30 năm kinh nghiệm, Henan Liming Heavy Industry Co., Ltd (Công ty Cổ phần Công nghiệp Nặng Liming Hà Nam) tự hào là nhà cung cấp hàng đầu các giải pháp nghiền bột khô tiên tiến, đáp ứng nhu cầu từ 1 tấn đến hàng trăm tấn mỗi giờ.
Quy trình nghiền khô thường bắt đầu từ khâu đập thô nguyên liệu đá vôi có kích thước lớn (thường lên đến 500mm) bằng máy kẹp hàm hoặc máy đập búa, sau đó đưa về kích thước nhỏ hơn (dưới 30-50mm) để nạp liệu vào máy nghiền chính. Điểm khác biệt cốt lõi của nghiền khô là sử dụng luồng khí nóng hoặc khí thải từ thiết bị trao đổi nhiệt để vừa vận chuyển bột liệu vừa làm khô nguyên liệu ngay bên trong buồng nghiền, giúp xử lý cả những loại đá vôi có độ ẩm ban đầu lên tới 15% mà không cần thiết bị sấy riêng. Công nghệ này mang lại hiệu suất sử dụng năng lượng vượt trội, giảm diện tích lắp đặt và đặc biệt thân thiện với môi trường nhờ hệ thống lọc bụi túi xung hoạt động hiệu quả, đạt tiêu chuẩn khí thải nghiêm ngặt theo quy định của Việt Nam và quốc tế.
2. Các Thiết Bị Chủ Lực Trong Dây Chuyền Nghiền Bột Đá Vôi Khô
Tùy thuộc vào yêu cầu về độ mịn của bột thành phẩm (thường từ 80 mesh đến 1250 mesh) và công suất mong muốn, doanh nghiệp có thể lựa chọn một trong ba loại máy nghiền chính sau đây. Mỗi loại có cấu tạo và nguyên lý hoạt động riêng biệt, được tối ưu cho từng phân khúc sản xuất khác nhau.

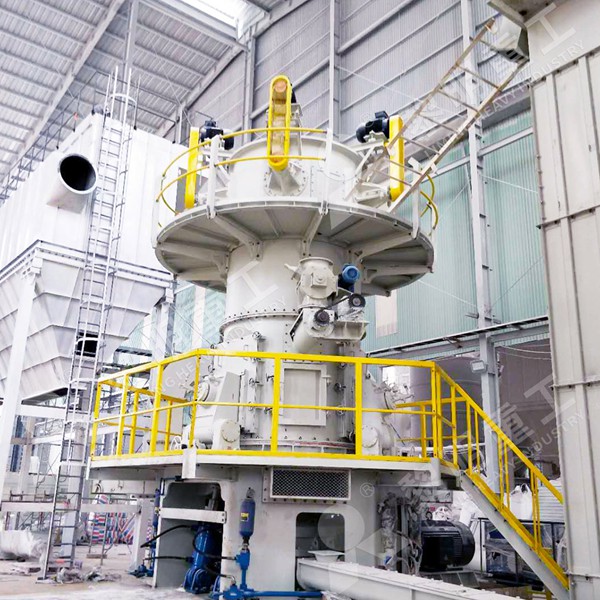

2.1. Máy Nghiền Đứng LM (LM Vertical Roller Mill) – Giải Pháp Công Suất Lớn
Đối với các nhà máy xi măng, nhà máy nhiệt điện hoặc các trạm nghiền bột đá vôi phục vụ khử lưu huỳnh (desulfurization) với công suất yêu cầu từ 10 tấn/giờ đến 400 tấn/giờ, máy nghiền đứng LM là sự lựa chọn tối ưu. Thiết bị này tích hợp bốn chức năng chính: nghiền, sấy khô, phân ly và vận chuyển bột trong một hệ thống khép kín duy nhất. Nhờ cấu trúc thủy lực tiên tiến và đĩa nghiền phẳng, máy nghiền LM tiêu thụ năng lượng điện thấp hơn từ 30% đến 40% so với máy nghiền bi truyền thống khi nghiền cùng một loại nguyên liệu.
Cụ thể, máy nghiền LM của Liming Heavy Industry có thể xử lý đá vôi có độ ẩm lên tới 15% nhờ buồng sấy tích hợp ở vành ngoài. Luồng khí nóng được dẫn vào từ phía dưới đĩa nghiền, vừa có tác dụng cuốn bột liệu đã nghiền lên bộ phận phân ly động (dynamic separator), vừa làm bốc hơi ẩm một cách nhanh chóng. Bột liệu đạt độ mịn yêu cầu sẽ được thu hồi qua cyclon và hệ thống lọc bụi túi, trong khi phần bột thô rơi trở lại đĩa nghiền để tiếp tục xử lý. Việc điều chỉnh độ mịn được thực hiện dễ dàng thông qua việc thay đổi tốc độ quay của bộ phân ly, giúp kiểm soát chất lượng sản phẩm đầu ra một cách chính xác đến từng micromet.
2.2. Máy Nghiền Bột Raymond và Máy Nghiền Áp Lực Cao – Linh Hoạt Và Tiết Kiệm Chi Phí

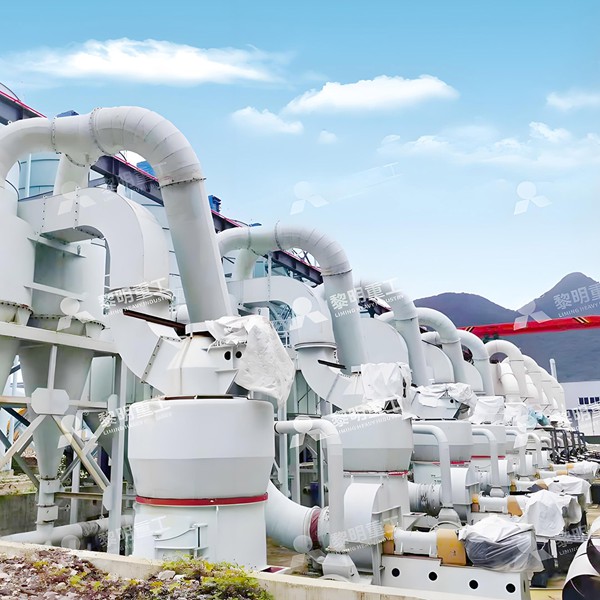

Trong phân khúc thị trường vừa và nhỏ, với công suất từ 1,2 tấn/giờ đến 4,5 tấn/giờ cho sản phẩm có độ mịn từ 613 micromet (tương đương 30 mesh) đến 44 micromet (tương đương 325 mesh), máy nghiền Raymond và máy nghiền bột áp lực cao kiểu Châu Âu (MTW) là những công cụ không thể thiếu. Công nghệ này đã được kiểm chứng qua nhiều thập kỷ và liên tục được cải tiến để tăng năng suất và giảm hệ số rung. Đối với máy nghiền MTW European Type Trapezium Mill, phiên bản nâng cấp thế hệ mới của Liming, sản phẩm được thiết kế với bánh mài hình thang ngược, giúp tăng diện tích tiếp xúc giữa bánh mài và vòng nghiền, từ đó nâng cao hiệu suất nghiền lên đến 20% so với các thế hệ trước.
Nguyên lý hoạt động của máy nghiền MTW dựa trên sự chuyển động lăn của con lăn trên vòng nghiền. Nguyên liệu được cấp vào giữa hai bộ phận này và bị nghiền nát bởi lực ly tâm và lực ma sát. Sau đó, bột mịn được luồng khí từ quạt gió thổi qua bộ phận phân ly cấp liệu (blow-through feeder). Các hạt bụi đạt tiêu chuẩn sẽ được đưa đến cyclon thu hồi, còn các hạt thô văng ra ngoài rơi xuống đáy máy và được cào lên tiếp tục quá trình nghiền. Hệ thống hoạt động tuần hoàn khép kín, kết hợp với bộ lọc bụi xung, đảm bảo không phát tán bụi ra môi trường xung quanh, hoàn toàn phù hợp với tiêu chuẩn xanh hóa trong các khu công nghiệp hiện đại tại các tỉnh như Bình Phước, Tây Ninh, Nghệ An và Hà Nam.
3. Công Nghệ Nghiền Bột Siêu Mịn MW (Micro Powder Mill)
Với sự phát triển của các ngành công nghiệp cao cấp như sản xuất giấy, nhựa, cao su và sơn, nhu cầu về bột đá vôi siêu mịn có độ mịn lên tới 325 mesh – 3250 mesh (tương đương kích thước hạt d97 ≤ 5 micromet) ngày càng tăng cao. Máy nghiền bột siêu mịn MW (Medium speed micro-grinding mill) của Liming Heavy Industry ra đời nhằm đáp ứng nhu cầu khắt khe này. Thiết bị tiếp thu công nghệ nghiền mài từ Thụy Điển, sử dụng nhiều con lăn (roller) quay quanh trục trung tâm để nghiền vật liệu giữa vòng nghiền cố định. Khác với máy nghiền bi, máy nghiền MW không sử dụng bi thép mà sử dụng chính các con lăn hình trụ để đè nghiền, tạo ra lực cắt và lực nén cực lớn.
Quy trình vận hành máy nghiền MW bao gồm: vật liệu được máy đập búa nghiền nhỏ đến kích thước khoảng 10-20mm, sau đó được vít tải đưa vào phễu chứa. Bộ cấp liệu rung điều chỉnh tốc độ sẽ phân phối nguyên liệu đều lên đĩa quay trung tâm. Dưới tác dụng của lực ly tâm, vật liệu bị văng vào giữa các con lăn và vòng nghiền. Bột siêu mịn được tạo ra sẽ được quạt gió hút lên bộ phân ly. Trong khoảng thời gian từ 11 giờ sáng đến 3 giờ chiều ngày 25 tháng 6 năm 2024, tại nhà máy sản xuất bột đá vôi ở tỉnh Quảng Ninh, hệ thống nghiền MW-800 đã hoạt động ổn định, cho ra sản phẩm có độ trắng 95% và tỷ lệ lọt sàng 325 mesh đạt trên 99%, minh chứng rõ rệt cho khả năng ứng dụng thực tiễn của thiết bị. Bột thành phẩm được thu hồi qua hệ thống lọc bụi xung có độ chính xác cao, đảm bảo môi trường sản xuất sạch sẽ và giảm thiểu tối đa hao hụt nguyên liệu.

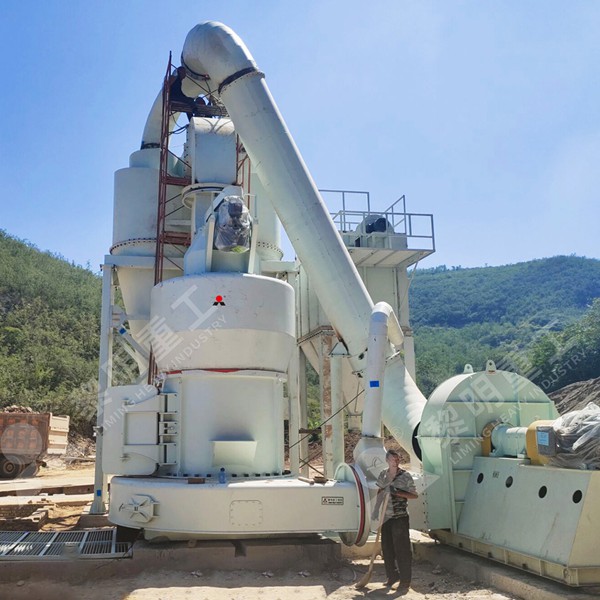

4. Dây Chuyền Nghiền Khô Đồng Bộ Và Hệ Thống Phụ Trợ
Một dây chuyền nghiền bột đá vôi dạng khô hoàn chỉnh không chỉ có riêng máy nghiền chính mà còn bao gồm các thiết bị phụ trợ được phối hợp nhịp nhàng. Bắt đầu là máy cấp liệu rung (vibrating feeder) với biến tần, giúp kiểm soát lưu lượng nguyên liệu đi vào máy nghiền một cách chính xác, tránh tình trạng quá tải hoặc đói liệu. Tiếp theo là hệ thống cyclon và quạt gió tạo ra áp lực âm hoặc dương để vận chuyển không khí và bột. Cuối cùng là hệ thống lọc bụi túi xung (pulse dust collector), đóng vai trò quan trọng nhất trong việc đảm bảo tiêu chuẩn khí thải. Hệ thống này hoạt động bằng cách định kỳ thổi khí nén vào các túi vải để rũ bụi, trả lại bột liệu vào quy trình sản xuất và cho phép không khí sạch thoát ra ngoài.
Liming Heavy Industry cung cấp trọn gói dây chuyền, từ thiết kế bố trí mặt bằng (layout), sản xuất thiết bị cơ khí, tủ điều khiển PLC tự động hóa đến lắp đặt và vận hành thử. Hệ thống điều khiển tự động hóa giúp giám sát các thông số nhiệt độ, áp suất và dòng điện theo thời gian thực, đảm bảo thiết bị luôn vận hành ở điều kiện tối ưu nhất. Nhờ đó, khách hàng có thể yên tâm về chất lượng sản phẩm, chi phí bảo trì thấp và tuổi thọ thiết bị kéo dài lên đến hàng chục năm. Các dự án điển hình do Liming triển khai trong giai đoạn cao điểm xây dựng năm 2020 tại khu vực miền Trung đã giúp các nhà máy xi măng giảm được 15% chi phí điện năng so với công nghệ cũ.
5. So Sánh Hiệu Quả Kinh Tế Và Kết Luận
Việc lựa chọn công nghệ nghiền khô mang lại lợi ích kinh tế rõ rệt. Thứ nhất, không cần sử dụng nước trong quá trình nghiền, giúp tiết kiệm tài nguyên nước và chi phí xử lý nước thải. Thứ hai, hệ thống sấy tích hợp giúp tận dụng nhiệt thải từ các quy trình sản xuất khác (ví dụ như khí thải từ lò nung clinker), giảm chi phí nhiên liệu đốt. Thứ ba, thiết bị nghiền khô có cấu trúc gọn nhẹ hơn, yêu cầu diện tích xây dựng nhà xưởng nhỏ hơn so với máy nghiền bi có cùng công suất, giúp giảm vốn đầu tư hạ tầng. Tuy nhiên, nghiền khô cũng có nhược điểm là độ ẩm của bột thành phẩm rất thấp (thường dưới 1%), điều này có thể gây ra hiện tượng bụi bay trong quá trình vận chuyển và lưu kho nếu không có hệ thống phun sương dập bụi hỗ trợ.
Tóm lại, máy nghiền bột đá vôi dạng khô là một giải pháp công nghệ không thể thiếu cho mục tiêu phát triển bền vững của ngành công nghiệp khai thác và chế biến khoáng sản. Với việc cung cấp đa dạng các dòng máy từ LM, MTW đến MW, Henan Liming Heavy Industry Co., Ltd tự tin là đối tác chiến lược đồng hành cùng các nhà đầu tư tại Việt Nam trong việc xây dựng những nhà máy sản xuất bột đá vôi chất lượng cao, công suất lớn, hiệu quả năng lượng tối ưu và thân thiện với môi trường. Chúng tôi không ngừng nghiên cứu và phát triển để mang đến những sản phẩm , giải pháp kỹ thuật tiên tiến nhất, hướng tới tương lai một nền công nghiệp xanh và hiện đại.
6. Câu Hỏi Thường Gặp (FAQ) Về Máy Nghiền Bột Đá Vôi
- Câu hỏi 1: Độ ẩm nguyên liệu đá vôi đầu vào tối đa là bao nhiêu để máy nghiền đứng LM hoạt động hiệu quả?
Trả lời: Máy nghiền đứng LM có khả năng xử lý nguyên liệu có độ ẩm lên đến 15%
nhờ buồng sấy khô tích hợp hoạt động dựa trên dòng khí nóng. Nếu độ ẩm cao hơn, bạn cần có thêm thiết bị sấy sơ bộ hoặc giảm công suất đầu vào để đảm bảo hiệu quả nghiền và chống bích trướng bên trong buồng nghiền. - Câu hỏi 2: Làm thế nào để điều chỉnh độ mịn của bột đá vôi thành phẩm?
Trả lời: Độ mịn của bột được kiểm soát chủ yếu thông qua bộ phân ly động (dynamic separator). Bạn chỉ cần thay đổi tốc độ quay của rotor phân ly; tốc độ quay càng cao, hạt bột thu được càng mịn. Ngoài ra, bạn cũng có thể điều chỉnh lưu lượng gió của quạt để thay đổi hiệu quả phân tách bột. - Câu hỏi 3: Sự khác nhau cơ bản giữa máy nghiền Raymond và máy nghiền MTW là gì?
Trả lời: Máy nghiền MTW là phiên bản nâng cấp của Raymond với bánh mài hình thang ngược, giúp tăng diện tích tiếp xúc và giảm độ rung của máy. MTW cũng có hệ thống bôi trơn bằng dầu tuần hoàn tự động và cơ cấu thay thế con lăn dễ dàng hơn, giảm thời gian bảo trì xuống còn khoảng 30% so với các dòng máy đời cũ thông thường. - Câu hỏi 4: Khi nghiền đá vôi có hàm lượng canxi cacbonat (CaCO3) cao trên 95%, có cần thiết bị chống mài mòn đặc biệt cho máy nghiền MW siêu mịn không?
Trả lời: Có. Độ cứng và tính mài mòn của đá vôi có thể làm giảm tuổi thọ của con lăn và lót vòng nghiền. Liming Heavy Industry sử dụng hợp kim thép đặc biệt (như Ni-Hard hoặc hợp kim crom cao) để chế tạo các bộ phận tiếp xúc trực tiếp. Bạn nên kiểm tra định kỳ và dự phòng một bộ con lăn và vòng nghiền, thường có tuổi thọ từ 3000 đến 5000 giờ tùy thuộc vào độ mài mòn của nguyên liệu. - Câu hỏi 5: Hệ thống nghiền khô có sử dụng nước để làm mát máy không? Và làm sao để đạt chuẩn khí thải?
Trả lời: Hệ thống nghiền khô không dùng nước trong quy trình nghiền, chỉ có thể dùng nước ngọt làm mát dầu thủy lực (nếu có) trong mạch tuần hoàn dầu kín. Để đạt chuẩn khí thải, hệ thống bắt buộc phải có lọc bụi túi xung khí nén, đảm bảo nồng độ bụi ra ngoài môi trường nhỏ hơn 30 mg/Nm3, đáp ứng hoàn toàn các tiêu chuẩn QCVN 19:2009/BTNMT về khí thải công nghiệp đối với bụi vô cơ.
