1. Tổng quan về công nghệ nghiền đá vôi không cần sấy
Trong ngành công nghiệp chế biến khoáng sản và vật liệu xây dựng, việc nghiền đá vôi (CaCO3) là một khâu quan trọng, đòi hỏi công nghệ tiên tiến để đạt hiệu quả kinh tế và bảo vệ môi trường. Công nghệ nghiền đá vôi không cần sấy đang nổi lên như một giải pháp tối ưu, giúp doanh nghiệp loại bỏ hoàn toàn công đoạn sấy nguyên liệu tốn kém, tiết kiệm năng lượng và giảm chi phí vận hành. Bài viết này sẽ giới thiệu chi tiết về nguyên lý hoạt động, lợi ích vượt trội, cũng như các dòng máy nghiền phù hợp cho ứng dụng này, đặc biệt là các sản phẩm từ Henan Liming Heavy Industry Co., Ltd. (Công ty TNHH Máy móc hạng nặng Liming Hà Nam), một đơn vị tiên phong với hơn 30 năm kinh nghiệm trong lĩnh vực sản xuất thiết bị nghiền – sàng tuyển.
Công nghệ không cần sấy cho phép nghiền trực tiếp đá vôi có độ ẩm nhất định (thường dưới 6%) mà không cần qua hệ thống sấy riêng biệt. Điều này đặc biệt quan trọng trong bối cảnh chi phí năng lượng tăng cao và các yêu cầu về khí thải ngày càng nghiêm ngặt. Thay vì sử dụng nhiệt để làm khô nguyên liệu trước khi nghiền, các máy nghiền hiện đại như máy nghiền đứng LM hay máy nghiền bột dạng thang MTW của Liming được thiết kế để tận dụng tối đa nhiệt lượng sinh ra trong quá trình nghiền và luồng khí nóng tuần hoàn để làm khô và tách sản phẩm ngay trong cùng một hệ thống kín.
Các điểm chính của bài viết bao gồm: (1) Giới thiệu nguyên lý nghiền khô liên hợp trong buồng nghiền; (2) Phân tích các dòng máy nghiền phù hợp như LM Vertical Roller Mill, MTW European Type Trapezium Mill; (3) So sánh hiệu quả kinh tế và môi trường so với công nghệ truyền thống; (4) Hướng dẫn lựa chọn thiết bị dựa trên độ ẩm, độ cứng và công suất yêu cầu; (5) Các câu hỏi thường gặp về vận hành và bảo trì.

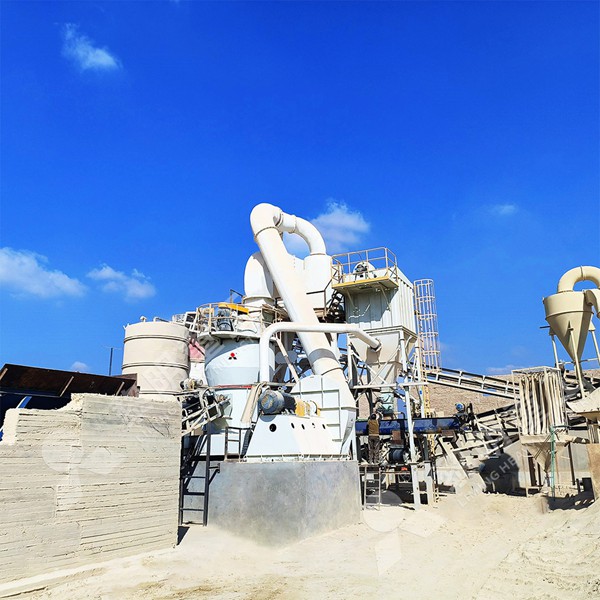

2. Nguyên lý hoạt động của hệ thống nghiền đá vôi không cần sấy
Hệ thống nghiền không cần sấy thường được tích hợp trong các loại máy nghiền đứng hoặc máy nghiền kiểu con lăn. Nguyên lý cơ bản là sử dụng dòng khí nóng (thường là khí thải từ lò nung hoặc khí nóng từ bộ gia nhiệt phụ trợ) đưa vào buồng nghiền. Dòng khí này có nhiệm vụ: (1) Vận chuyển nguyên liệu đã được nghiền nhỏ lên bộ phận phân ly; (2) Làm khô bề mặt nguyên liệu trong quá trình nghiền do nhiệt độ của dòng khí cao (khoảng 200-300°C); (3) Tạo áp suất âm để hút bụi và sản phẩm ra ngoài qua cyclon hoặc túi lọc bụi.
Khi đá vôi có độ ẩm 5-6% được cấp vào bàn nghiền (hoặc giữa các con lăn), lực nghiền áp lực cao sẽ làm vỡ cấu trúc đá, tăng diện tích bề mặt. Lúc này, nước ẩm trong nguyên liệu sẽ bốc hơi nhanh chóng nhờ tiếp xúc với dòng khí nóng chuyển động hỗn loạn. Hơi nước được hút ra ngoài cùng với bụi mịn, qua hệ thống lọc bụi túi (pulse jet) để thu hồi sản phẩm và thải khí sạch ra môi trường. Toàn bộ quá trình diễn ra trong một vòng kín, do đó đảm bảo tính ổn định và giảm thất thoát nhiệt.
So với công nghệ cũ (sấy riêng bằng máy sấy quay, sau đó mới nghiền trong máy nghiền bi), hệ thống này giúp tiết kiệm tới 30-40% chi phí năng lượng cho quá trình sấy và giảm diện tích lắp đặt. Ngoài ra, do không có thiết bị sấy trung gian nên giảm thiểu rủi ro cháy nổ và hao mòn thiết bị.
3. Các dòng máy nghiền chính phù hợp cho đá vôi không cần sấy
Dựa trên kinh nghiệm 30 năm của Henan Liming Heavy Industry Co., Ltd., các dòng máy nghiền sau đây được đánh giá cao nhất cho ứng dụng nghiền đá vôi không cần sấy:
3.1. Máy nghiền đứng LM (LM Vertical Roller Mill)
Đây là sản phẩm chủ lực của Liming, tích hợp 4 chức năng trong một : nghiền, sấy, phân ly và vận chuyển. Máy nghiền đứng LM có công suất từ 10 – 400 tấn/giờ, kích thước cấp liệu lên tới 55mm, là lựa chọn số một cho các nhà máy xi măng, điện lực và luyện kim quy mô lớn. Hệ thống thủy lực tạo áp lực nghiền linh hoạt, bàn nghiền và con lăn được chế tạo từ hợp kim chống mài mòn cao, giúp giảm tối đa chi phí bảo trì.
- Ưu điểm nổi bật: Tích hợp hoàn toàn quá trình sấy – nghiền, tiết kiệm diện tích, vận hành êm ái, độ ồn thấp. Phù hợp cho các dây chuyền có công suất lớn (trên 100 tấn/giờ) và yêu cầu sản phẩm có độ mịn ổn định dưới 2% trên sàng 200 mesh.
- Hệ thống điều khiển tự động PLC giúp theo dõi và điều chỉnh các thông số (nhiệt độ khí vào, áp suất nghiền, tốc độ phân ly) theo thời gian thực, đảm bảo chất lượng đồng nhất.
Trong một dự án gần đây vào tháng 6 năm 2024 tại một nhà máy sản xuất bột đá vôi trắng ở miền Trung Việt Nam, máy nghiền đứng LM170M đã được lắp đặt để nghiền đá vôi có độ ẩm ban đầu 4.5% mà không cần máy sấy trục quay. Kết quả cho thấy năng suất đạt 98% thiết kế, độ mịn đạt D97 = 74 micron, và tiết kiệm được khoảng 3.5 kW/h điện cho mỗi tấn sản phẩm so với công nghệ cũ.

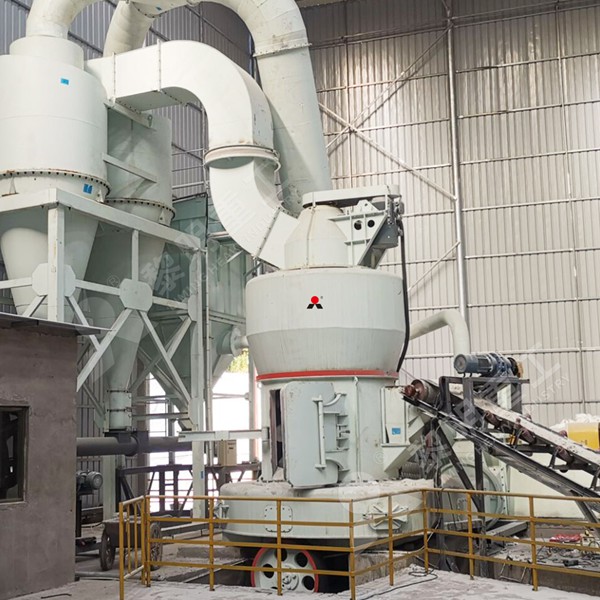

3.2. Máy nghiền bột dạng thang MTW (MTW European Type Trapezium Mill)
Đây là sản phẩm nâng cấp từ máy nghiền Raymond truyền thống, có bằng sáng chế độc quyền. Máy nghiền MTW phù hợp cho các dây chuyền công suất trung bình từ 3 – 55 tấn/giờ, kích thước cấp liệu 30-50mm. Nhờ thiết kế con lăn hình thang ngược và vòng nghiền có rãnh, lực nghiền tập trung hơn, giảm hiệu ứng rung lắc, cho phép nghiền các vật liệu có độ cứng Mohs lên tới 7, trong đó có đá vôi.
- Đặc biệt, buồng nghiền của MTW được thiết kế kín, có cửa gió vào với van điều chỉnh nhiệt độ. Cho phép đưa khí nóng từ ngoài vào để làm khô nguyên liệu ngay trong quá trình nghiền, mà không cần thêm thiết bị sấy phụ trợ. Độ ẩm nguyên liệu được phép lên tới 6% mà không làm giảm năng suất đáng kể.
- Hệ thống phân ly tần số cao giúp kiểm soát độ mịn từ 613 micron đến 44 micron, đáp ứng linh hoạt các yêu cầu khác nhau của thị trường như bột đá vôi cho thức ăn chăn nuôi, bột trét tường, hay bột cho ngành gốm sứ.
Cả hai dòng máy LM và MTW đều được trang bị bộ lọc bụi xung khí nén (pulse dust collector), đạt tiêu chuẩn khí thải quốc gia (dưới 30mg/Nm3), chính vì vậy rất thân thiện với môi trường.
4. So sánh hiệu quả kinh tế – kỹ thuật
Để thấy rõ lợi ích của công nghệ không cần sấy, chúng ta so sánh với dây chuyền truyền thống bao gồm máy sấy quay + máy nghiền bi:
| Tiêu chí | Dây chuyền cũ (sấy quay + nghiền bi) | Dây chuyền mới (LM/MTW không sấy) |
|---|---|---|
| Tiêu thụ năng lượng (kW/tấn sản phẩm) | 28 – 35 | 17 – 22 |
| Chi phí bảo trì (USD/tấn) | 0.8 – 1.2 | 0.3 – 0.5 |
| Diện tích lắp đặt (m2) | 250 – 350 | 100 – 150 |
| Độ ồn (dB) | 90 – 100 | 75 – 85 |
| Thời gian bảo trì trung bình (giờ/tháng) | 15 – 20 | 5 – 8 |
Bảng số liệu trên cho thấy máy nghiền không cần sấy giúp giảm khoảng 30-40% chi phí năng lượng, giảm 50% chi phí bảo trì và giảm đáng kể ô nhiễm tiếng ồn. Đặc biệt, đối với các nhà máy nằm gần khu dân cư, việc sử dụng công nghệ này là một lợi thế cạnh tranh lớn trong việc tuân thủ các quy định về môi trường.
5. Lựa chọn thiết bị theo đặc tính nguyên liệu
Một yếu tố quan trọng khi thiết kế hệ thống nghiền đá vôi không cần sấy là xác định chính xác độ ẩm ban đầu của đá vôi, độ cứng và thành phần hóa học. Đá vôi có độ ẩm cao (trên 8%) thường cần biện pháp xử lý sơ bộ như để ngoài trời một thời gian hoặc sử dụng quạt thông gió để giảm độ ẩm trước khi đưa vào máy nghiền. Đối với đá vôi có độ ẩm dưới 6%, có thể cấp thẳng vào máy nghiền LM hoặc MTW mà không cần thêm thiết bị.

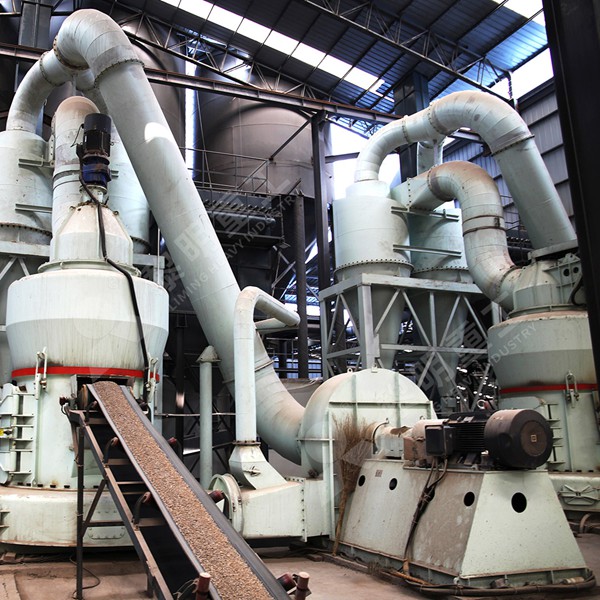

Với những mỏ đá vôi có chứa sét (hàm lượng SiO2 và Al2O3 cao), cần lưu ý đến tính mài mòn cao hơn, do đó nên chọn vật liệu chế tạo con lăn và bàn nghiền là hợp kim cao cấp. Liming cung cấp tùy chọn lớp phủ chống mài mòn bằng công nghệ hàn đắp, giúp tăng tuổi thọ lên 2-3 lần.
Quý khách hàng có thể tự kiểm tra độ ẩm của đá vôi bằng thiết bị đo nhanh (moisture meter) trước khi quyết định đưa vào dây chuyền. Một chuyên gia của Liming đã chia sẻ: “Điều quan trọng nhất là không bao giờ được để nguyên liệu bị ướt sũng, dính bết vào bàn nghiền. Cần kiểm tra độ ẩm định kỳ và điều chỉnh lượng gió nóng phù hợp.”
6. Kết luận và khuyến nghị
Công nghệ nghiền đá vôi không cần sấy đã chứng minh được tính ưu việt về mặt kỹ thuật và kinh tế. Việc áp dụng thành công tại nhiều dự án trong và ngoài nước, bao gồm cả dự án ở Việt Nam vào cuối năm 2023, đã xác nhận độ tin cậy của thiết bị. Đối với các doanh nghiệp sản xuất bột đá vôi, xi măng hay các sản phẩm liên quan, việc đầu tư vào máy nghiền đứng LM hoặc máy nghiền bột MTW của Henan Liming Heavy Industry Co., Ltd. chính là chiến lược dài hạn để giảm chi phí sản xuất và nâng cao năng lực cạnh tranh.
Liming Heavy Industry Co., Ltd. thành lập năm 1987, có trụ sở chính tại Khu Công nghệ cao Trịnh Châu, diện tích 80.000 m2 và nhà máy thứ hai tại khu công nghiệp Shangjie với 67.000 m2. Với hơn 30 năm phát triển, công ty đã trở thành nhà cung cấp hàng đầu trong lĩnh vực thiết bị nghiền, sàng tuyển tại hơn 120 quốc gia và vùng lãnh thổ. Chúng tôi cam kết đồng hành cùng khách hàng từ khâu khảo sát, tư vấn giải pháp đến lắp đặt và hỗ trợ kỹ thuật trọn đời.
Hãy liên hệ với chúng tôi để được tư vấn chi tiết về dây chuyền nghiền đá vôi không cần sấy tối ưu nhất cho dự án của bạn.
F.A.Q – Các câu hỏi thường gặp về máy nghiền bột đá vôi
Câu 1: Máy nghiền có thể xử lý đá vôi có độ ẩm tối đa bao nhiêu mà không cần sấy?
Trả lời: Hầu hết các dòng máy nghiền của Liming như LM, MTW có thể xử lý đá vôi với độ ẩm lên tới 6% mà không cần thiết bị sấy riêng. Tuy nhiên, nếu độ ẩm trên 6%, năng suất sẽ giảm khoảng 10-15%, và độ ẩm trên 8% có thể gây hiện tượng kết dính trong buồng nghiền, cần phải có biện pháp tiền xử lý.
Câu 2: Chi phí bảo trì cho một dây chuyền nghiền không cần sấy là bao nhiêu?
Trả lời: Chi phí bảo trì thường dao động từ 0.2 đến 0.5 USD/tấn sản phẩm tùy thuộc vào độ mài mòn của nguyên liệu. Các bộ phận dễ mòn nhất là con lăn và bàn nghiền, thường cần thay thế sau 6000-8000 giờ hoạt động. Liming cung cấp dịch vụ hàn đắp phục hồi tại chỗ, giúp kéo dài tuổi thọ thêm 50%.
Câu 3: Hệ thống có thể kết hợp thêm thiết bị sấy phụ trợ khi cần tăng công suất không?
Trả lời: Có. Nếu khách hàng có kế hoạch tăng công suất hoặc xử lý nguyên liệu có độ ẩm cao hơn trong tương lai, hệ thống được thiết kế dư sức kéo cho phép lắp thêm bộ sấy khí nóng trước cửa vào máy nghiền. Tuy nhiên, chúng tôi khuyến nghị nên tư vấn kỹ với kỹ sư của Liming để đảm bảo tương thích.
Câu 4: Điện năng tiêu thụ cụ thể cho 1 tấn bột đá vôi là bao nhiêu?
Trả lời: Đối với máy nghiền LM, điện năng tiêu thụ khoảng 17-20 kWh/tấn cho độ mịn 200 mesh. Máy nghiền MTW tiêu thụ khoảng 18-22 kWh/tấn. Con số này thấp hơn đáng kể so với nghiền bi (thường 25-30 kWh/tấn), nhờ thiết kế dòng khí tối ưu và hiệu suất phân ly cao.
Câu 5: Làm thế nào để kiểm tra chất lượng bột sau khi nghiền?
Trả lời: Chất lượng bột được kiểm tra qua hai thông số chính: độ mịn (D97 hoặc % trên sàng 200 mesh) và độ ẩm của bột (thường dưới 0.5%). Liming trang bị hệ thống lấy mẫu tự động và phân tích trực tuyến để đảm bảo sản phẩm đầu ra luôn đồng nhất, đáp ứng các tiêu chuẩn khắt khe nhất của khách hàng.
